Comment utiliser une lampe test sur les fils positifs et de terre

  • Auteur/autrice de la publication :
  • Post category:Électricité
  • Commentaires de la publication :0 commentaire

Il existe des outils électroniques simples pour automobiles qui fournissent des résultats plus rapides que des outils plus avancés. Les lampes de test automatiques sont un outil si simple mais utile. Également appelé testeur de circuit ou lampe test, il permet de vérifier la présence ou l’absence d’électricité dans un circuit. Facile à utiliser, cet outil donne des résultats plus rapides qu’un multimètre numérique. Alors, comment utiliser une lampe test ?

Vous pouvez utiliser une lampe test pour vérifier les circuits positifs et de masse. Si un composant présente des problèmes, mais que le fusible semble en bon état, ce testeur peut tracer le chemin du câblage pour identifier la source du problème.

Comment utiliser une lampe test pour vérifier la tension positive

Si vous souhaitez savoir comment utiliser un testeur de circuit sur une voiture en toute sécurité, suivez ces directives. Il s’agit d’un processus simple et direct qui ne nécessite aucune compétence mécanique avancée.

–Cette procédure concerne un véhicule 12 V, ce qui signifie que les appareils électroniques portables du véhicule sont alimentés via une prise 12 V.

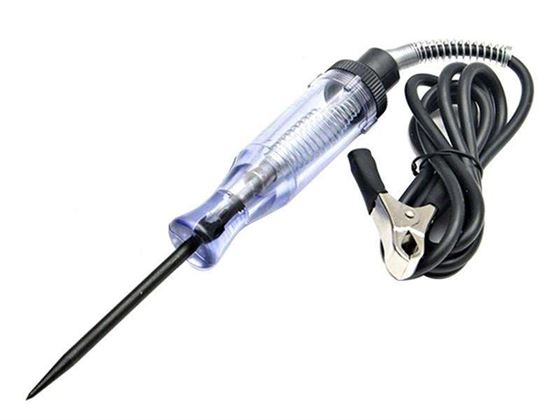

test light
Vérifiez si la lumière fonctionne. (Source photo : amazon)

Test de la lampe témoin

Eh bien, vous devez confirmer si votre outil fonctionne correctement, n’est-ce pas ? Pour le savoir, fixez-le à une source de terre telle qu’une surface métallique de la voiture ou la borne négative de la batterie.

Appuyez la sonde de la lampe sur une source d’alimentation telle que le câble positif de la batterie, un fusible ou la borne positive de la batterie. Le testeur fonctionne si le voyant s’allume.

Utilisation de la lampe test

Vous pouvez utiliser la lampe témoin pour tester de nombreux circuits tels qu’un fusible, un alternateur, un injecteur de carburant et bien d’autres choses. Vous pouvez vérifier un fusible grillé sans le débrancher de la boîte à fusibles.

La tâche est plus que simple. Trouvez la boîte à fusibles, connectez la partie clip de la lampe test à une partie métallique et sondez le fusible avec la lame de sonde. La lumière s’allumera si le fusible fonctionne toujours.

Lorsqu’un composant, comme un ventilateur de refroidissement, ne fonctionne pas, la première chose que nous faisons est de changer le fusible. Mais le problème pourrait provenir d’autres pièces.

Cette lampe témoin peut garantir si le fusible est alimenté ou non. Au lieu de perdre du temps à remplacer le bon fusible, vous pouvez passer à autre chose et vérifier si les interrupteurs ou les unités de commande sont à l’origine du problème. Ainsi, l’outil accélère réellement le diagnostic d’un circuit.

L’alternateur à batterie doit produire de l’électricité pour recharger la batterie et alimenter l’électronique d’une voiture. Comment savoir si l’alternateur fait son travail ?

Une lampe test rend ce travail un jeu d’enfant. S’il indique que la grande borne de l’alternateur est alimentée, vous pouvez être sûr que l’alternateur fonctionne correctement.

Vérifier l’état d’un injecteur de carburant pourrait être une autre application de cet outil pratique.

Fixez la pince à la borne négative de la batterie, puis sortez l’extrémité de la sonde vers le côté déclencheur du circuit d’injecteur. Le voyant s’allumera si l’injecteur de carburant fonctionne .

Comment utiliser une lampe test pour un circuit de terre

Vous avez appris à tester la tension positive avec une lampe test. Parfois, vous devrez peut-être également tester un circuit de terre. Savez-vous comment faire cela?

Ne t’inquiète pas. Il n’y a rien de compliqué là-dedans.

Pour vérifier la terre, vous devez d’abord voir si le circuit a de l’électricité du côté positif. Si oui, passez à l’examen du point de mise à la terre.

Connectez l’extrémité clip de la lampe test à l’extrémité positive et utilisez le point de sonde pour sonder le fil de terre de ce circuit. Un voyant allumé indique que tout fonctionne bien.

Dans ce cas, vous devez tester d’autres parties de ce circuit pour trouver le problème.

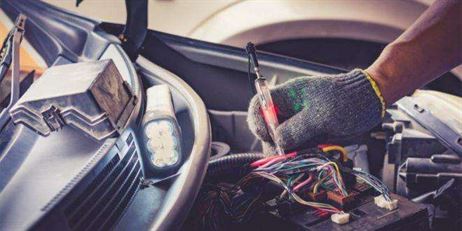

1 Use A Test Light
Un voyant allumé indique que le circuit fonctionne. (Source photo : emanualonline)

Si le voyant ne s’allume pas, vous devez examiner minutieusement le chemin au sol. Réparer les motifs est comparativement plus facile que de réparer un côté positif.

Vérifiez attentivement le point de connexion du fil de terre pour voir s’il y a de la rouille, de la peinture ou autre chose. Une telle chose peut agir comme un isolant et obstruer le flux d’énergie. Nettoyer ce point de connexion est susceptible de résoudre le problème.

Conseils utiles

À présent, vous avez peut-être une idée claire sur la façon d’utiliser une lampe test . Si tel est le cas, ces conseils vous seront utiles, car ils rendront le travail encore plus facile.

  • Cet outil dispose de deux dérivations réversibles. Cela signifie qu’il n’y a pas de fil fixe pour le fil positif ou le fil de terre.
  • La plupart des lampes de test sont susceptibles d’avoir une extrémité de sondage. Cette fonctionnalité vous permet d’examiner un circuit sans détacher aucun fil, car vous pouvez simplement piquer l’isolation en plastique d’un fil avec cette extrémité pointue.

FAQ sur l’utilisation d’une lampe test sur les fils positifs et de terre

  1. Est-il sécuritaire d’utiliser une lampe test sur des fils sous tension (positifs) ?

L’utilisation d’une lampe test sur des fils sous tension peut être sûre lorsqu’elle est effectuée correctement. Cependant, il est essentiel de faire preuve de prudence et de suivre les précautions de sécurité.

Assurez-vous d’avoir une bonne connexion à la terre, portez un équipement de sécurité approprié et évitez de toucher les parties métalliques de la sonde lors du test des fils sous tension.

  1. Comment une lampe témoin peut-elle aider à diagnostiquer les problèmes de fil de terre ?

Lorsque vous utilisez une lampe test sur les fils de terre, elle permet d’identifier si un fil de terre est correctement connecté ou s’il y a une coupure dans le circuit de terre. Si le voyant de test ne s’allume pas lorsqu’il est connecté à un fil de terre, cela suggère un problème de mise à la terre qui doit être résolu.

  1. L’utilisation d’une lampe test peut-elle endommager les composants ou les fils électriques ?

Lorsqu’elle est utilisée correctement, une lampe test ne doit pas endommager les composants ou les fils électriques.

Cependant, si la lampe test est utilisée de manière inappropriée, par exemple en la connectant à une source haute tension ou en court-circuitant accidentellement des fils, elle peut potentiellement causer des dommages. Faites toujours preuve de prudence et suivez les procédures appropriées.

  1. Une lampe témoin peut-elle être utilisée pour vérifier la continuité d’un fil ?

Une lampe témoin n’est généralement pas utilisée pour vérifier la continuité (si un fil est ininterrompu). Au lieu de cela, un multimètre ou un testeur de continuité est plus adapté à cet effet. Ces outils peuvent déterminer si un fil a un chemin continu ou s’il est cassé ou déconnecté à un moment donné.

  1. Une lampe témoin peut-elle aider à détecter des problèmes parasites de décharge de batterie dans un véhicule ?

Une lampe témoin peut être utilisée pour identifier les problèmes parasites d’épuisement de la batterie dans un véhicule.

En déconnectant la borne négative de la batterie et en plaçant la lampe test en série entre le câble déconnecté et la borne de la batterie, vous pouvez vérifier s’il y a une consommation de courant anormale.

Si le voyant de test s’allume vivement, cela indique une consommation de courant excessive, ce qui peut aider à identifier la source de la fuite.

  1. Y a-t-il des précautions à prendre lors de l’utilisation d’une lampe témoin dans le système électrique d’une voiture ?

Lorsque vous utilisez une lampe témoin dans le système électrique d’une voiture, il est crucial de déconnecter la borne négative de la batterie avant le test.

Cela évite les courts-circuits accidentels et garantit la sécurité. De plus, soyez prudent lorsque vous sondez les fils pour éviter d’endommager les composants électriques délicats ou de provoquer des courts-circuits involontaires.

Regardez cette vidéo de JoeCanDoIt pour savoir comment utiliser une lampe test automobile, un processus simple et rapide !

https://youtube.com/watch?v=bmCGgDtCAYA%3Ffeature%3Doembed

Derniers mots

En conclusion, savoir utiliser une lampe témoin sur les fils positifs et de terre est une compétence précieuse pour diagnostiquer les problèmes électriques des véhicules. Cet outil vous permet de localiser efficacement les problèmes de tension et de mise à la terre.

Cependant, donnez toujours la priorité à la sécurité, utilisez des outils isolés et débranchez la batterie si nécessaire.

Grâce à ces compétences, vous pouvez économiser du temps et de l’argent en identifiant et en résolvant efficacement les problèmes électriques, garantissant ainsi le fonctionnement optimal du système électrique de votre véhicule.
