Comment Changer Le Bras De Suspension Arrière Sur Une MERCEDES-BENZ W203 Classe C

Remplacement: bras de suspension inférieur de suspension arrière – Mercedes W203. Utilisez la procédure suivante:

Étape 1
Fixez les roues avec des cales.
Étape 2
Desserrez les boulons de fixation de la roue Utilisez la douille d’impact de roue n ° 17.

Étape 3
Soulevez l’arrière de la voiture et fixez-la sur des supports.
Étape 4
Dévissez les boulons de roue.
AUTODOC recommande:
Avertissement! Pour éviter les blessures, tenez la roue tout en dévissant les boulons de fixation. Mercedes W203

Étape 5
Retirez la roue.
Étape 6
Dévissez les attaches du couvercle de protection en plastique de la carrosserie.Utilisez une douille d’entraînement n ° 10.Utilisez une clé à cliquet.
Étape 7
Retirez le couvercle de protection de la carrosserie en plastique.
Étape 8

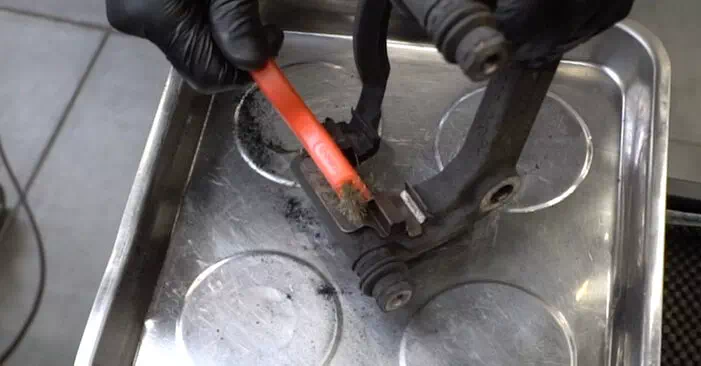

Nettoyez tous les joints du bras.Utilisez une brosse métallique.Utilisez le spray WD-40.

Étape 9
Faites une marque sur le boulon de réglage du carrossage.
Étape 10
Dévissez l’attache reliant le bras de commande au sous-châssis.Utilisez XZN # 12. Utilisez une douille d’entraînement n ° 19.Utilisez une clé à taraud.
Étape 11
Retirez le boulon de fixation. Utilisez un pied de biche. Utilisez un marteau.

Étape 12

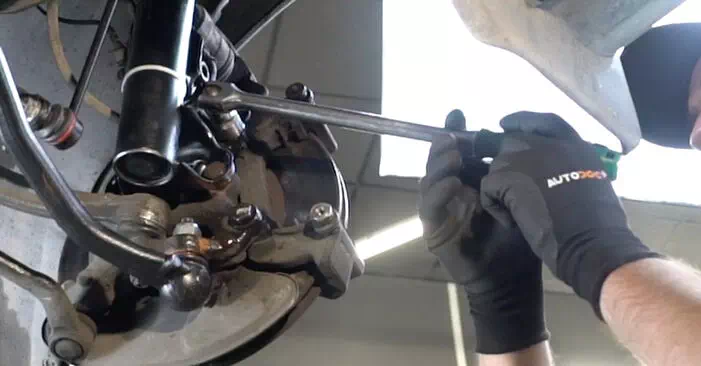

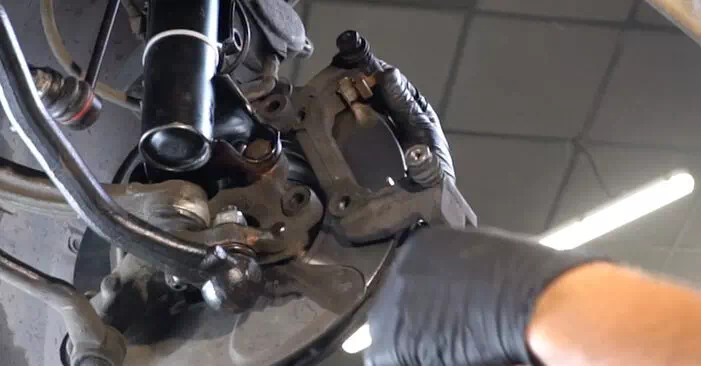

Dévissez l’attache reliant le bras de suspension à la fusée d’essieu arrière.Utilisez une clé mixte n ° 16.Utilisez une clé hexagonale n ° H5.Utilisez une clé à cliquet.
Étape 13
Détachez le joint à rotule de la fusée arrière à l’aide d’un extracteur de joint à rotule.
Étape 14
Retirez le bras et utilisez un pied de biche.

Étape 15

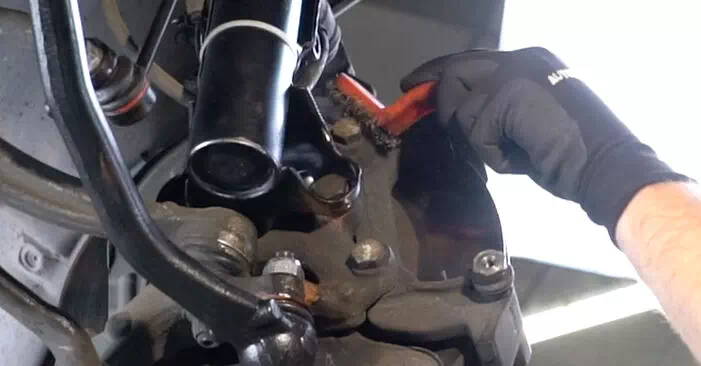

Nettoyez les sièges de montage et le filetage du bras de suspension.Utilisez une brosse métallique.Utilisez le spray WD-40.
Étape 16
Installez un nouveau bras.
AUTODOC recommande:
Remplacement: bras de suspension inférieur de suspension arrière – Mercedes W203. N’utilisez que des boulons et écrous neufs pour l’installation. N’endommagez pas le couvercle du joint à rotule.
Étape 17
Installez le boulon de fixation.

Étape 18
Fixez la rotule à la fusée arrière.
Étape 19

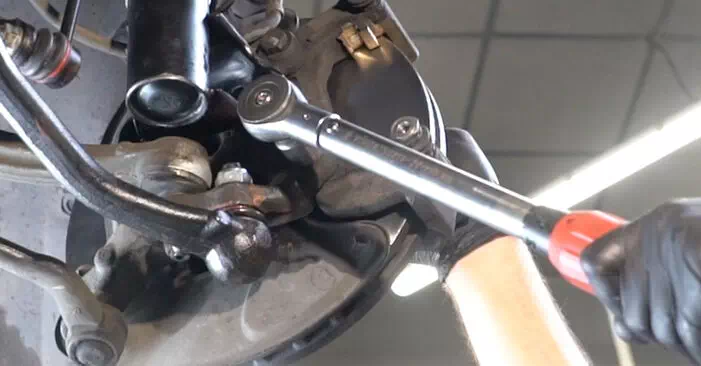

Vissez les fixations reliant le bras de suspension à la fusée d’essieu arrière.Utilisez une clé mixte n ° 16.Utilisez une clé hexagonale n ° H5.Utilisez une clé à cliquet.
Étape 20
Ajustez la position du boulon d’alignement en fonction du repère.
Étape 21
Visser l’attache reliant le bras de suspension au sous-châssis en utilisant XZN # 12. Utilisez une douille d’entraînement n ° 19.Utilisez une clé à taraud.

Étape 22
Soutenir le bras Utiliser un cric de transmission hydraulique.
Étape 23
Serrez la fixation reliant le bras de commande au sous-châssis.Utilisez XZN # 12. Utilisez une douille d’entraînement n ° 19, utilisez une clé dynamométrique et serrez-la à un couple de 76 Nm.
Étape 24

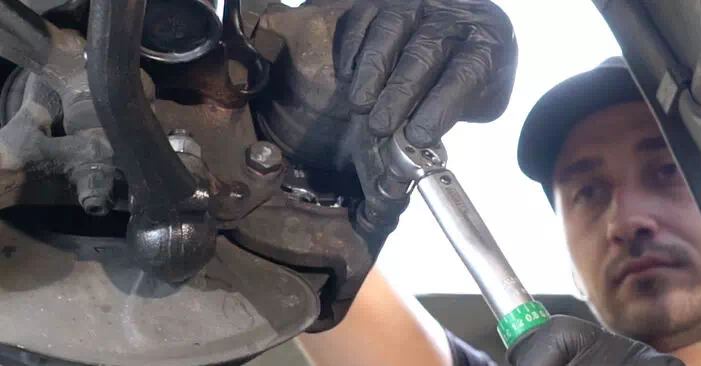

Serrez la fixation reliant le bras de suspension à la fusée d’essieu arrière.Utilisez une clé mixte n ° 16.Utilisez une clé dynamométrique.Vissez-la au couple de 69 Nm.

Étape 25
Retirez le support sous le bras.
AUTODOC recommande:
Remplacement: bras de suspension inférieur de suspension arrière – Mercedes W203. Abaissez le cric de transmission en douceur, sans secousses, pour éviter d’endommager les composants et les mécanismes.
Étape 26
Réinstallez le couvercle de protection de la carrosserie en plastique.
Étape 27
Vissez les fixations du couvercle de protection en plastique de la carrosserie.Utilisez une douille d’entraînement # 10.Utilisez une clé à cliquet.
Étape 28
Traitez toutes les articulations du bras, utilisez de la graisse au cuivre.

Étape 29

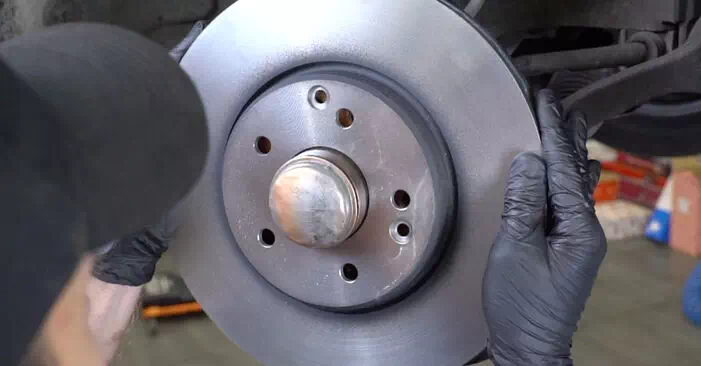

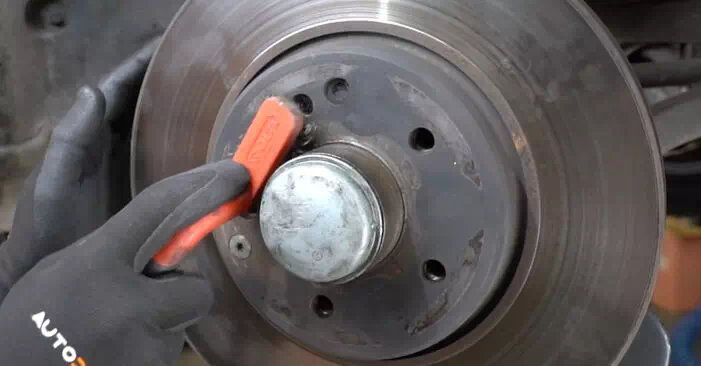

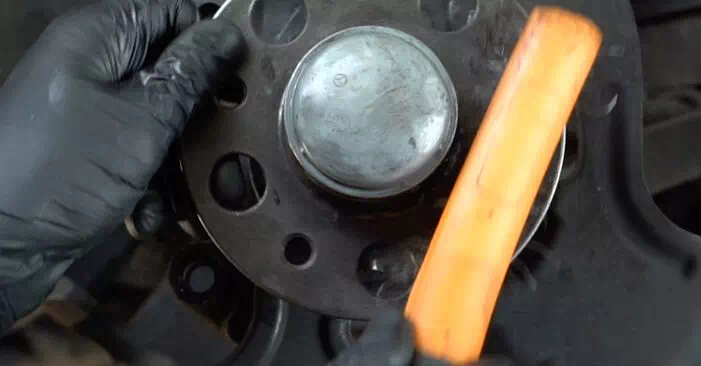

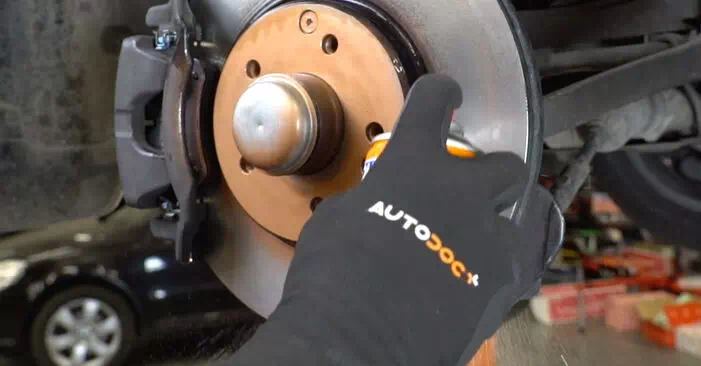

Traitez la surface où le disque de frein entre en contact avec la jante. Utilisez de la graisse au cuivre.
Étape 30

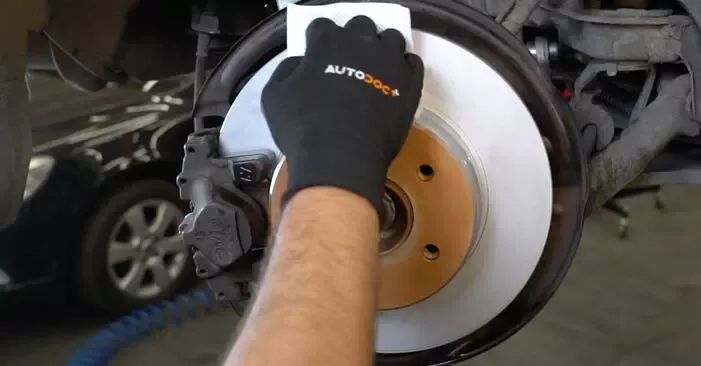

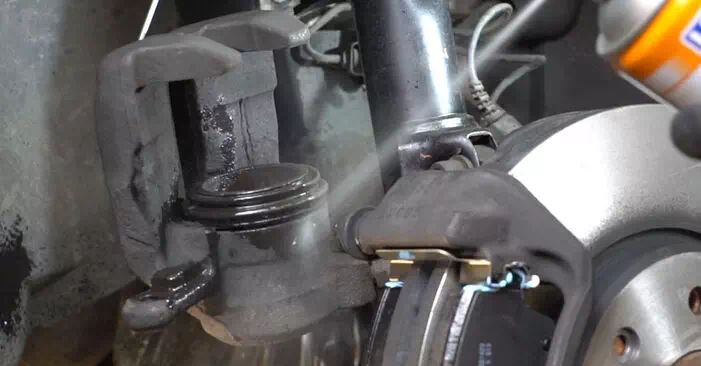

Nettoyez la surface du disque de frein à l’aide d’un nettoyant pour freins.
AUTODOC recommande:
Remplacement: bras de suspension inférieur de suspension arrière – Mercedes W203. Après avoir appliqué le spray, attendez quelques minutes.
Étape 31

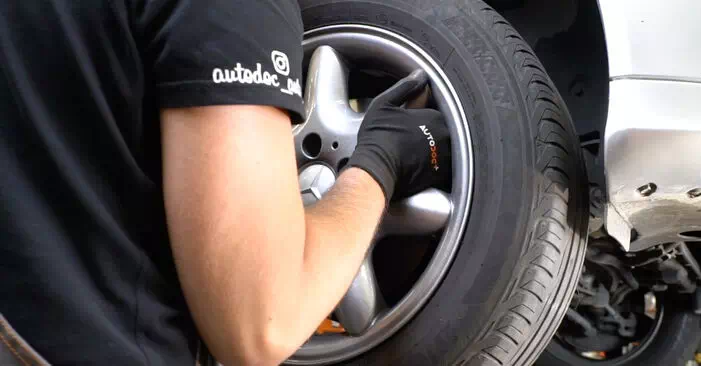

Installez la roue.
AUTODOC recommande:
Avertissement! Pour éviter les blessures, tenez la roue tout en dévissant les boulons de fixation. Mercedes W203

Étape 32

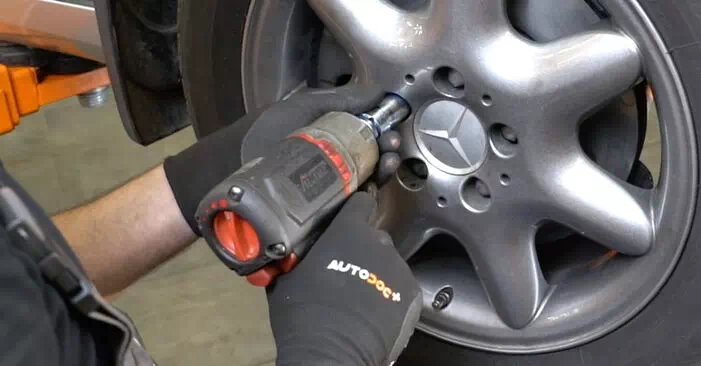

Visser les boulons de roue Utiliser la douille à chocs n ° 17.
Étape 33

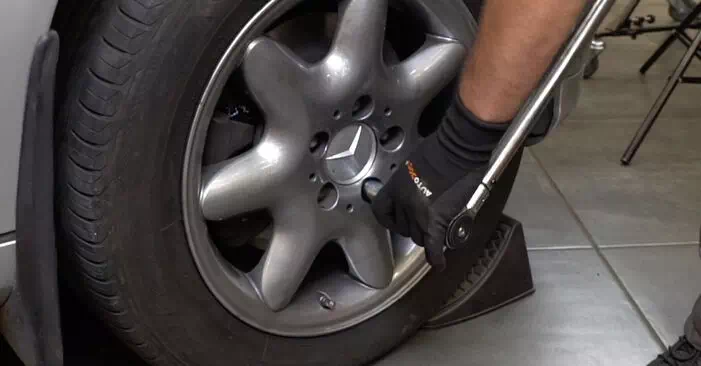

Abaissez la voiture et en travaillant dans un ordre croisé, serrez les boulons de roue.Utilisez la douille à chocs de roue n ° 17.Utilisez une clé dynamométrique.Versez-la à un couple de 120 Nm.
Étape 34
Retirez les crics et les cales.
