掌握如何使用万用表检测点火线圈是车辆保养中最必要的技能之一。作为点火系统的核心部件，点火线圈负责为火花塞输送电流。当车辆出现启动困难或频繁熄火时，很可能需要更换损坏的点火线圈。通过几个简单测试即可判断其工作状态，让爱车始终保持最佳工况。
点火线圈基础解析
点火元件在发动机点火系统中扮演着不可或缺的角色。了解其工作原理能帮助车主及时识别故障征兆并快速更换。
具体而言，点火系统是内燃机三大核心要素（另外两个是压缩系统和空燃混合系统）之一，而点火线圈正是该系统的中枢部件。
什么是汽车点火线圈？
点火线圈作为汽车点火系统的重要组成部分，负责产生高压电流，驱动火花塞点燃发动机燃烧室内的空燃混合气。这种燃烧产生的压力推动活塞运动，将能量传递至曲轴输出动力。
点火线圈结构剖析
汽车点火线圈主要由三大组件构成：
- 铁芯：位于线圈中央，紧密嵌入绝缘纸管中
- 初级线圈：缠绕在铁芯外围，线端连接蓄电池和点火集成电路
- 次级线圈：同样缠绕铁芯，匝数为初级线圈的百倍，输出端连接蓄电池与火花塞
所有组件封装在带陶瓷绝缘底座的钢制外壳内，护盖同样采用优质绝缘材料。
目前主流点火线圈可分为四类：
- 整体式点火系统
- 双头式（适用于四缸发动机）
- 三头式（适用于六缸发动机）
- 独立式（每缸独立，双头设计）
双头与三头式点火线圈会在相同相位的气缸中同步产生火花。
点火线圈工作原理
点火线圈本质上是一个变压器，专门用于生成高压电产生火花。
当发动机启动时，车载ECU会发出点火正时信号。此时蓄电池电流通过集成电路进入初级线圈，形成电磁力线。当IC快速切断电流时，次级线圈会产生约30kV的电动势传输至火花塞形成电火花。
由于次级线圈匝数远超初级线圈，其产生的电动势极为强大。初级线圈电流越大，次级线圈的输出电压就越高。
点火线圈故障征兆识别
点火线圈对发动机燃烧室的正常运作至关重要。一旦发生故障，火花塞将无法正常工作，导致燃烧效率下降，直接影响发动机的动力输出、运行平顺性和整体性能。
在进行“万用表检测点火线圈”前，请注意以下典型故障征兆：
尾气异常与异味
故障火花塞会导致点火失准，不完全燃烧的燃油会通过排气管排出。当排气温度过高时，这些燃油可能被引燃，导致发动机回火。典型表现为排气管冒黑烟、散发燃油味或出现异常爆震。
油耗异常增高
车辆油耗增加可能由多种因素引起，其中点火线圈故障是常见原因。当线圈损坏时，燃油无法充分燃烧，为保证运行压力，发动机不得不增加喷油量。
发动机抖动与转速不稳
发动机缺火导致的振动、顿挫和动力减弱是最直观的症状。当输出电压不足时，发动机会出现缺火现象（俗称“丢缸”）。单个或多个气缸停止工作会导致转速不稳，加速时出现明显顿挫感。
行驶中突然熄火
损坏的点火线圈可能导致行驶中突然熄火，因为失效的点火线圈会阻止燃油燃烧。
启动困难
故障的点火线圈会引起部分或全部气缸缺火，导致发动机难以启动甚至无法维持怠速。
>> 立即排查：车辆启动困难？别着急，试试这些解决方案！
发动机故障灯亮起
点亮故障灯表明发动机及相关组件存在问题。当点火线圈损坏时，中央系统会接收到错误代码并通过故障灯发出警示。
点火线圈检测指南
损坏的点火线圈会导致发动机点火失败，影响车辆性能。车主应定期检查，以及时预防和处理潜在问题。
目前主要有点火线圈电阻测试和火花测试两种方法。火花测试因操作简单、准确性高而被广泛采用，而万用表测试法则凭借其便捷性获得普遍应用。
检测前注意事项
在进行发动机相关操作前，请务必牢记以下安全准则。这些建议不仅能确保操作安全，还能避免对车辆造成二次损害。
佩戴厚橡胶手套
操作点火线圈时，务必全程佩戴厚橡胶手套。这不仅能防护发动机和蓄电池中的有害化学物质，还能避免接触发动机周边锈蚀，最重要的是能有效预防可能的电击危险。
若意外接触电解液，应立即用苏打水混合液冲洗接触部位。
确保发动机完全熄火
许多人为即时检查部件状态，常在发动机运行时进行操作。但事实上，运转中的点火线圈可能通过火花塞释放电击。务必在发动机完全冷却后，选择通风良好的环境进行操作。
万用表检测法
第一步：拆卸点火线圈
使用可测量电阻的万用表能定量检测点火线圈效能。开始测试前需先拆卸线圈以便接触其端子。
建议参考维修手册的拆卸指南。通常需要先断开配电器线路，再卸除固定螺丝。操作前务必确认车辆已熄火并完全冷却。
第二步：查询标准电阻值
每款车型的点火线圈都有特定电阻标准。若实测电阻不符合规范，即可判定线圈损坏。
一般可通过维修手册查询标准值，或咨询经销商及网络资料。大多数汽车线圈的初级线圈电阻约0.7-1.7Ω，次级线圈电阻约7500-10500Ω。
第三步：检测初级线圈
点火线圈通常有3个电极：两侧各1个极点，中间1个极点。
启动万用表，将探针接触两个外侧电极，读取并记录电阻值即为初级线圈阻值。
注意：新型线圈结构可能有所不同，若不确认电极对应关系请参考车辆手册。
第四步：检测次级线圈
保持一个探针接触侧电极，另一个探针接触中央电极（高压主线连接分配器的接点），读取并记录次级线圈电阻值。
第五步：比对标准值
点火线圈是车辆电气系统中的精密部件。若初级或次级线圈电阻值超出规范，即使偏差很小也需立即更换。

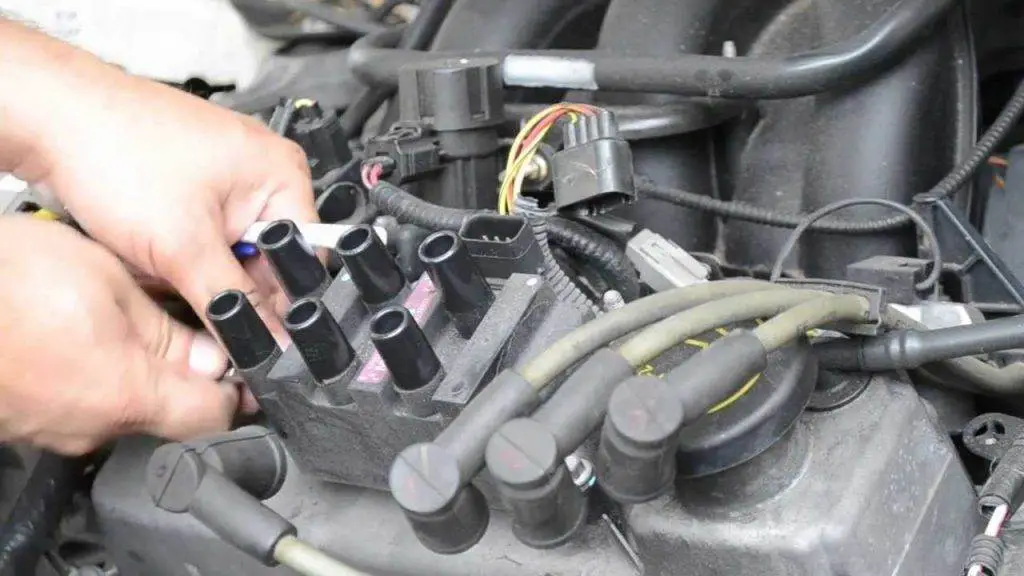

火花测试法
第一步：开启引擎盖
将车辆停稳熄火后打开引擎盖定位点火线圈。其位置因车型而异，通常位于挡泥板附近或分配器支架上。
无分电器车辆的火花塞直接连接点火线圈。可通过追踪未连接火花塞的高压线来定位。操作前请佩戴护目镜和使用绝缘工具。
第二步：分离高压线
取下某缸火花塞的高压线。建议使用绝缘工具操作，若车辆刚运行过需等待一小时冷却。
推荐使用测试火花塞：
- 将测试火花塞连接高压线
- 接地夹连接搭铁
- 请助手启动发动机，观察测试火花塞间隙是否产生火花
第三步：拆卸火花塞
使用专用火花塞扳手拆卸火花塞。注意防止异物掉入火花塞孔，可用清洁布覆盖孔洞。
第四步：连接测试线路
将火花塞重新连接高压线，保持火花塞脱离安装孔。操作时务必使用绝缘工具。
第五步：搭铁测试
巧妙定位火花塞，使其螺纹部分接触发动机金属部件。务必使用钳子或绝缘手套持握，严防触电。
第六步：断开燃油泵
启动发动机前需禁用燃油泵：
- 未断开燃油泵继电器会导致测试气缸持续进油却无法燃烧
- 具体位置请参考车辆手册
第七步：启动检测
请助手转动钥匙启动发动机，此时点火系统通电，正常线圈应使测试火花塞产生火花。
第八步：观察火花状态
正常工作的点火线圈会产生明亮的蓝色火花，在日光下也清晰可见：
- 橙色火花表明线圈供电不足（可能因线圈破损、电流过弱或连接不良等）
- 完全无火花通常意味着线圈完全失效或操作有误
第九步：复原安装
检测完成后，确保车辆熄火后按逆序复原：断开测试连接，装回火花塞，连接高压线。建议做好标记确保线序正确。
万用表检测点火线圈总结
以上即為使用万用表检测点火线圈的完整指南。请严格遵守操作规范与安全警示，以获得最佳检测效果。定期检查点火线圈状态，能有效预防突发故障，保障行车安全与驾驶体验。
