Comment fonctionne un actionneur de porte mixte

Un actionneur de porte mixte contrôle la température et le débit d’air dans une voiture. Si votre véhicule ne diffuse que de l’air froid, ou si vous ne parvenez pas à modifier le débit d’air, cela peut être dû à un actionneur défectueux.

Parfois, le correctif nécessite un recalibrage et parfois vous devez remplacer la pièce cassée. Passer par l’un ou l’autre dépend de votre évaluation.

Quoi qu’il en soit, nous allons décrire ici le mécanisme de fonctionnement d’un actionneur et comment vous pouvez le remplacer.

Actionneur de porte Blend : comment ça marche ?

Un actionneur de porte à mélange d’air est un petit moteur électrique abritant une construction en plastique. L’unité intègre également un capteur de position de porte qui envoie des informations à l’ordinateur de climatisation.

Cet actionneur contrôle donc la température et la direction de l’air selon les réglages. Les réglages fonctionnent pour différents aspects tels que la température, le sol, la ventilation intermédiaire, le dégivrage et l’air frais. De cette façon, un passager peut contrôler la température de l’air et dans quelle direction il souhaite que cet air circule.

Selon la marque et l’année de fabrication, le nombre de ces unités varie afin que les passagers puissent régler l’air selon leur confort.

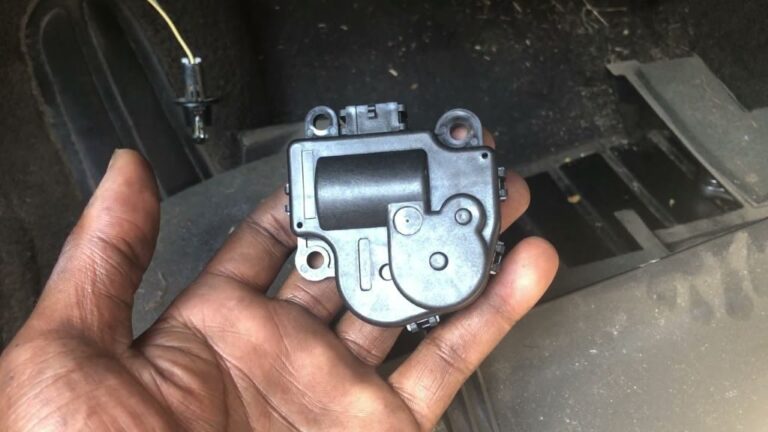

actionneur de porte mixte
Utilisez la zone sous le tableau de bord pour accéder à l’actionneur de porte mixte (Source photo : la magie du marketing)

Pourquoi un actionneur tourne-t-il mal ?

L’ actionneur de la porte de mélange contrôle la rotation de la porte d’air. Cet appareil est un moteur qui réside dans une structure sécurisée. L’unité peut tomber en panne si le moteur est brûlé et, par conséquent, elle ne fonctionne plus.

La raison suivante peut être la structure dans laquelle réside le moteur. Si quelque chose ne va pas ou si la structure se brise, le moteur peut mal fonctionner ou fonctionner avec une sorte de son.

Alors maintenant que vous savez ce qu’est un actionneur de porte mixte et ce qui peut mal se passer, appeler un professionnel résout le problème au plus tôt. Vous pouvez également opter pour la voie DIY, et pour cela, voici les étapes.

Remplacement de l’actionneur de porte de mélange

Pour remplacer l’actionneur de porte mixte, vous devez acheter un kit spécifique que vous pouvez commander en ligne ou acheter auprès du centre de réparation à proximité. Le faire vous-même peut vous épargner le coût de la main d’œuvre et vous ne payez que le kit lui-même.

Vous devez commencer par retirer le cache en plastique sous le tableau de bord de la voiture . Utilisez une petite douille et un cliquet pour retirer les boulons et vous pourrez retirer le couvercle en plastique.

Une fois le couvercle retiré, vous pourrez y voir le câblage et les différentes commandes. Vous trouverez ici l’actionneur de température du côté droit qui fonctionne pour les commandes de climatisation doubles.

Ici, vous aurez besoin d’un petit tournevis pour séparer le clip de sécurité du câblage de l’actionneur. Retirez délicatement le connecteur de câblage et libérez l’actionneur.

Vérifiez si aucune connexion n’est rompue ou s’il n’y a pas de rouille autour. Passez à l’étape suivante après avoir appris « à quoi sert un actionneur de porte mixte ».

Vous trouverez peut-être d’autres vis qui peuvent être facilement retirées à l’aide du tournevis. N’oubliez pas de bien placer toutes vos vis pour ne pas les perdre.

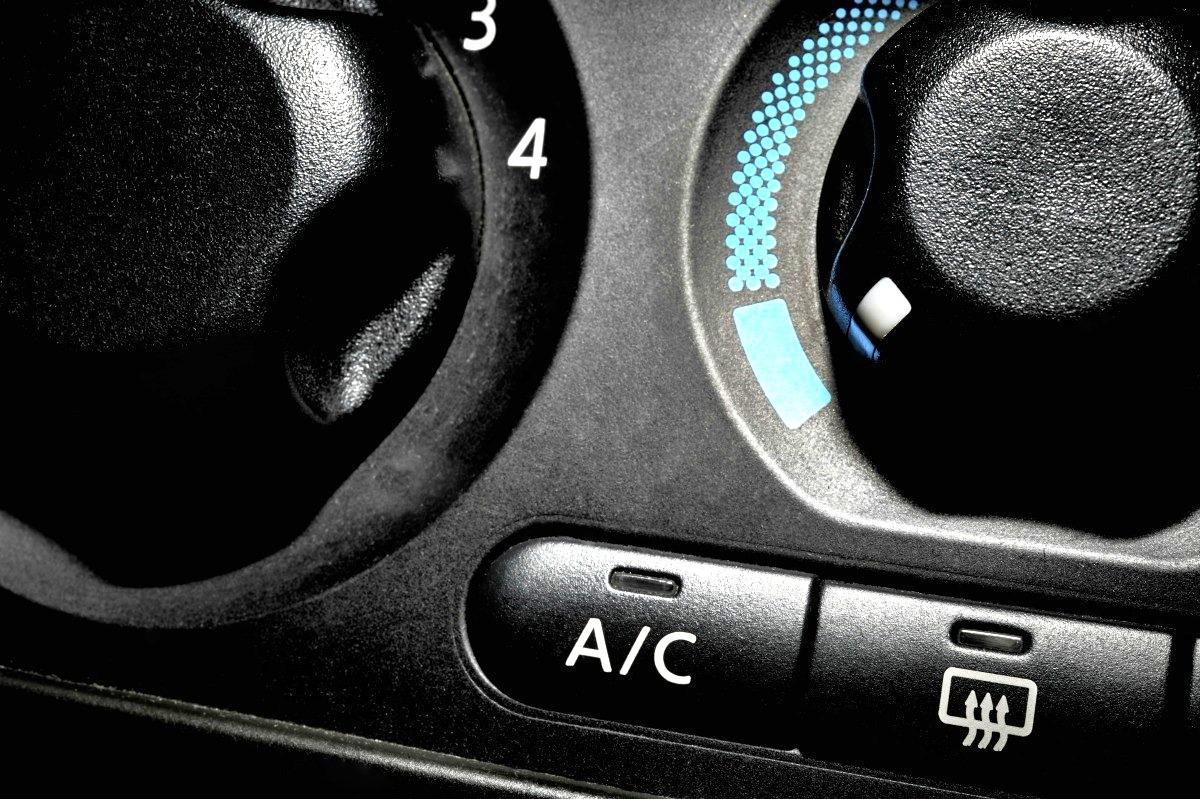

remplacer l'actionneur de la porte de mélange
Pour remplacer l’actionneur de porte de mélange, vous devez acheter un kit spécifique. (Photo : Comment2.101)

Une fois toutes les vis retirées, vous pouvez retirer l’actionneur pour une opération ultérieure.

Assurez-vous également que la porte d’aération n’est pas coincée ; faites-le pivoter manuellement dans les deux sens pour vous assurer.

Assurez-vous qu’il n’y a aucune obstruction retenant la porte de circulation d’air ; retirez la poussière et les débris avant d’installer le nouvel actionneur. L’idée est donc de vérifier l’ensemble de l’ensemble et pas seulement l’actionneur.

En poursuivant le processus, ces étapes suivent

Pour tester le fonctionnement de la porte de mélange et vérifier que vous changez le bon moteur d’actionneur, allumez le moteur du ventilateur et faites fonctionner la porte dans chaque sens. Vous pourrez sentir la température du changement d’air ou le niveau de ventilation.

Lorsque vous achetez l’actionneur, il doit correspondre à celui actuel. Vérifiez que les faisceaux de câbles sont identiques car ils doivent aller directement avec les bornes.

Il est maintenant temps d’installer le nouvel actionneur. Reproduisez le positionnement de l’ancien actionneur et placez-le en conséquence. Lorsque vous serrez les vis, n’en faites pas trop car elles sont montées dans un boîtier en plastique qui peut se briser.

Une fois que vous avez fait les vis, exercez une légère pression sur le connecteur du faisceau de câbles pour qu’il s’enclenche dans l’actionneur. Lorsque vous entendez un clic sur cette fonction de poussée, cela signifie que le connecteur est correctement installé.

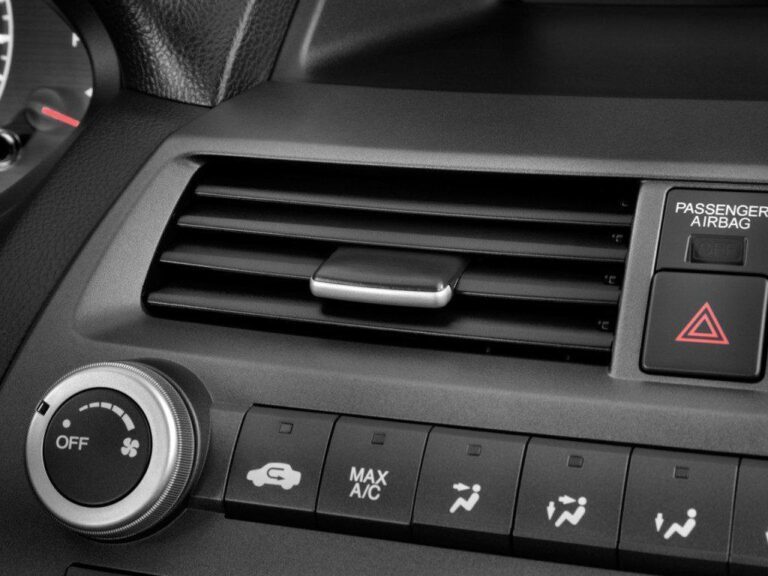

qu'est-ce qu'un actionneur de porte mixte
Un dysfonctionnement de la porte de circulation d’air entraîne une mauvaise régulation de l’air (Source photo : zoopy)

Lorsque vous êtes sûr que tous les fils et boulons sont bien fixés, il est temps de remettre le couvercle en plastique. Une fois que vous avez mis le couvercle en plastique, serrez-le à l’aide des vis de montage ; il faut tout remettre en ordre.

Ensuite, votre travail consiste à vérifier l’actionneur de la porte de mélange en utilisant la climatisation s’il souffle de l’air chaud et froid. Dans la plupart des cas, le problème doit être réparé, et si ce n’est pas le cas, il n’y a aucun mal à confier votre voiture à un réparateur professionnel.

Parfois, il peut y avoir un problème majeur, qui peut être confirmé après une vérification approfondie. Jetez un œil à quelques conseils d’entretien pour vous assurer que vous effectuez la procédure correctement afin que rien ne s’effiloche.

FAQ

  1. Quels sont les signes d’un actionneur de porte mixte défectueux ?

Les signes courants d’un actionneur de porte de mélange défaillant incluent un contrôle de température incohérent, des bruits étranges de clic ou de tapotement provenant du tableau de bord et une mauvaise répartition du flux d’air.

Si vous ne parvenez pas à régler correctement la température, ou si de l’air chaud ou froid ne sort que lors d’événements spécifiques, quels que soient vos réglages, l’actionneur de la porte de mélange peut être en cause.

  1. Un actionneur de porte de mélange peut-il être réparé ou doit-il être remplacé ?

Dans certains cas, un actionneur de porte mixte peut être réparé en remplaçant les engrenages ou composants internes. Cependant, il est souvent plus pratique de remplacer l’ensemble de l’actionneur, en particulier dans les systèmes d’actionneurs électriques, car ils peuvent être complexes à démonter et à réparer.

  1. Comment puis-je diagnostiquer un problème d’actionneur de porte de mélange ?

Le diagnostic d’un problème d’actionneur de porte de mélange implique généralement de vérifier les codes d’erreur à l’aide d’un scanner de diagnostic, d’écouter les bruits inhabituels lors du réglage de la température et d’inspecter visuellement l’actionneur pour détecter tout dommage physique.

De plus, il peut être utile de consulter le manuel d’entretien du véhicule pour connaître les procédures de diagnostic spécifiques.

  1. Est-il possible de remplacer un actionneur de porte mixte soi-même, ou cela doit-il être fait par un professionnel ?

Remplacer un actionneur de porte mixte peut être un projet de bricolage si vous avez des aptitudes en mécanique et les outils nécessaires. Cependant, la difficulté peut varier en fonction de la marque et du modèle de votre véhicule.

Certains actionneurs de porte mixtes sont relativement faciles d’accès et de remplacement, tandis que d’autres peuvent nécessiter un démontage plus approfondi du tableau de bord.

En cas de doute, il est préférable de consulter le manuel d’entretien de votre véhicule ou de demander l’aide d’un mécanicien professionnel.

  1. Existe-t-il des conseils d’entretien pour éviter les problèmes d’actionneur de porte de mélange ?

Changer régulièrement le filtre à air d’habitacle de votre véhicule peut aider à empêcher les débris de pénétrer dans le système CVC, ce qui peut réduire la tension sur l’actionneur de porte de mélange et prolonger sa durée de vie.

De plus, éviter les changements brusques de température dans la cabine peut contribuer à réduire l’usure de l’actionneur.

Conclusion

Vérifiez l’ actionneur de la porte de mélange sur tous les paramètres pour vous assurer qu’il fonctionne dans tous les modes.

De plus, il se peut que la porte soit coincée et qu’il n’y ait aucun problème avec l’actionneur. Vous pouvez le confirmer avant d’acheter l’actionneur afin de pouvoir déterminer quelle pièce est défectueuse.

Cela peut vous faire économiser de l’argent que vous dépenseriez autrement pour l’actionneur. S’il s’agit simplement d’un calibrage, le dépannage sera plus facile et moins coûteux que lorsque vous devrez effectuer le remplacement.

En cas de doute ou si vous ne souhaitez pas vous occuper des détails techniques, faire appel à un professionnel serait une sage décision.
