Código P0534: Síntomas, Causas y Diagnóstico
Este es un código de diagnóstico genérico (DTC) que se aplica generalmente a vehículos con sistema OBD-II. Algunas de las marcas que pueden verse afectadas incluyen, entre otras, Chevrolet / Chevy, Land Rover y GM.
¿Qué significa el código P0534?
Cuando se registra un código P0534, significa que el módulo de control del tren de potencia (PCM) ha detectado un nivel bajo de refrigerante (freón) en el sistema de aire acondicionado (A/C).
El sistema de A/C del automóvil se lubrica con una mezcla de aceite y freón especialmente diseñada. Incluso si estuviera presente la cantidad correcta de aceite en el sistema, sin el freón, este no podría circular por las áreas vitales. Sin esta mezcla, el compresor sufriría una falla catastrófica y el condensador se llenaría de residuos metálicos pastosos.
Para proteger el compresor y otros componentes costosos del A/C, se colocan sensores de presión en áreas estratégicas del sistema.
Un interruptor de corte por alta presión en la parte trasera del compresor (o en una línea de descarga) puede proteger el sistema de A/C de una condición de sobrepresión extrema. Este tipo de condición probablemente sería causada por una falta de circulación de aire a través del condensador o un sobrecalentamiento del motor.
Para proteger el sistema de A/C de un nivel bajo de freón, un interruptor de corte por baja presión se coloca en el lado de succión del sistema, cerca del acumulador o del tubo de orificio (dependiendo de la configuración del sistema de A/C).

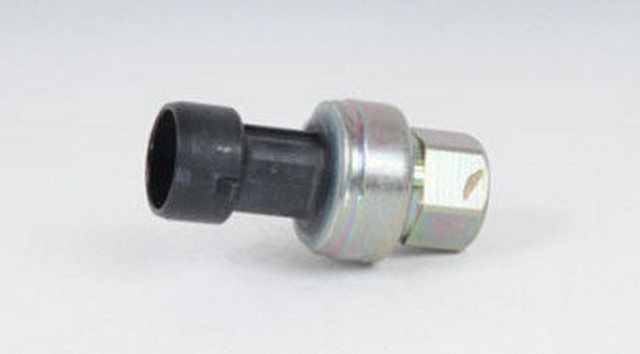

El interruptor de corte por baja presión del A/C tiene un contacto sensible a la presión que se cierra cuando la presión del A/C supera el nivel objetivo (generalmente por encima de 30 psi). Normalmente se atornilla en una válvula Schrader en la línea de succión o en el acumulador del sistema de A/C. Mientras la presión del sistema de A/C se mantenga dentro de las especificaciones programadas, el contacto en el presostato de baja presión permanece cerrado y el circuito de alimentación del embrague del compresor de A/C se completa según lo deseado. Cuando la presión del sistema de A/C cae por debajo del umbral mínimo, el contacto en el presostato de baja presión se abre y se interrumpe la tensión al embrague del compresor.
El interruptor de corte por baja presión del A/C también proporciona al PCM una señal de encendido/apagado. Si el PCM detecta una señal del interruptor de corte por baja presión que indica una condición de bajo nivel de freón, se almacenará un código P0534 y se puede encender el testigo de mal funcionamiento (MIL). En la mayoría de los casos, se requerirán varias fallas para que el código se almacene y se encienda el MIL.
Gravedad del código P0534
Un código P0534 registrado se relaciona exclusivamente con el sistema de aire acondicionado y no afecta la conducción del motor. No debe clasificarse como grave.
¿Cuáles son los síntomas del código P0534?
Los síntomas de un código de diagnóstico P0534 pueden incluir:
- El aire acondicionado no sopla aire frío.
- El interruptor del compresor de A/C puede parpadear.
- El embrague del compresor puede activarse y desactivarse repetidamente.
- La activación del embrague del compresor de A/C puede estar deshabilitada.
¿Cuáles son las causas comunes del código P0534?
Las causas de este código P0534 pueden incluir:
- Fuga de freón (nivel bajo de freón) en el sistema de A/C.
- Interruptor de corte por baja presión defectuoso.
- Circuito o conector abierto o en cortocircuito en el sistema de A/C.
Diagnóstico y solución de problemas del código P0534
Cuando se registra un código P0534, se recomienda una verificación general del rendimiento del sistema de A/C. Tenga en cuenta que la manipulación de ciertos tipos de freón requiere una certificación exigida por el gobierno federal en muchas áreas. Además, el sistema de A/C solo debe ser atendido por personal calificado. El freón bajo alta presión puede ser peligroso de varias maneras y el sistema de A/C puede dañarse si no se utiliza la cantidad correcta de freón. Antes de comenzar su diagnóstico, el sistema de A/C debe cargarse al nivel correcto con el freón y el aceite apropiados (cantidad y tipo). Si las especificaciones de carga no son visibles en el área debajo del capó, consulte una fuente confiable de información del vehículo. Será necesario un juego de manómetros para A/C de automóvil, una bomba de vacío y algún tipo de dispensador de aceite para mantener el sistema de A/C. Si el sistema tiene una pequeña fuga, también se recomienda inyectar un tinte detector de fugas ultravioleta. Esto le ayudará a diagnosticar una fuga si el freón se escapa nuevamente.
Una vez que el sistema de A/C ha sido atendido y está lleno de freón, puede ser necesario borrar el código antes de poder restablecer la bobina del embrague del compresor de A/C. Conecte el escáner al conector de diagnóstico del vehículo y recupere todos los códigos almacenados y los datos del congelador. Tome nota de toda esta información antes de borrar los códigos. Con el sistema de A/C lleno de freón, póngalo en funcionamiento y vea si el P0534 se restablece.
Si el código se restablece, use un multímetro digital (DVOM) para verificar el interruptor de corte por baja presión. Esto se puede hacer arrancando el motor y poniendo el aire acondicionado al máximo con el ventilador en la posición más alta. Tenga cuidado al trabajar cerca de piezas móviles y conecte el cable de prueba negativo del DVOM a una buena tierra conocida. Use el cable de prueba positivo para sondear los cables del conector del presostato de baja presión. Esto se realizará con el conector del interruptor de corte por baja presión enchufado. Todos los cables (generalmente tres) deben tener tensión de la batería.
He aquí varios escenarios posibles:
Escenario 1: Ninguno de los circuitos tiene tensión
- Verifique los fusibles del sistema con el DVOM.
- Verifique el interruptor de encendido/apagado del A/C.
- Verifique el conector del presostato de baja presión.
- Verifique el relé del compresor de A/C.
Escenario 2: Uno de los circuitos tiene tensión; los otros no
- El presostato de baja presión podría estar defectuoso.
- Puentee el interruptor y vea si se activa el embrague del compresor.
- Si el embrague se activa con el conector puenteado, el interruptor de corte por baja presión está defectuoso.
Consejo crucial: Las condiciones de bajo nivel de freón son la causa principal del almacenamiento de un P0534. ¡Asegúrese de que el sistema de A/C esté lleno de freón antes de diagnosticar este código!
