Einfache elektronische Werkzeuge für die Fehlersuche am Auto

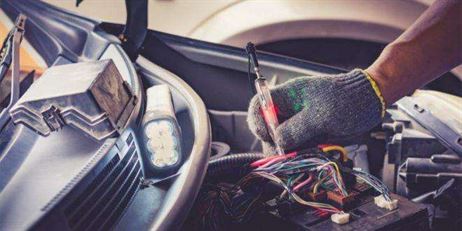

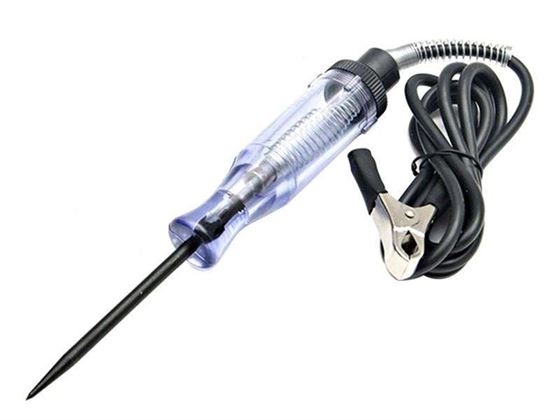

Es gibt einfache elektronische Werkzeuge für Automobile, die oft schneller Ergebnisse liefern als komplexere Geräte. Die Prüflampe ist ein solches, einfaches aber äußerst nützliches Werkzeug. Auch als Stromprüfer oder Testleuchte bekannt, kann man mit ihr prüfen, ob in einem Stromkreis Spannung anliegt oder nicht. Dieses Werkzeug ist einfach zu handhaben und liefert häufig schneller Ergebnisse als ein digitales Multimeter. Aber wie verwendet man eine Prüflampe?
Sie können eine Prüflampe verwenden, um sowohl Plus- als auch Masseleitungen zu prüfen. Wenn eine Komponente Probleme macht, die Sicherung aber intakt zu sein scheint, kann dieser Tester den Weg der Verkabelung verfolgen, um die Fehlerquelle zu identifizieren.
So verwenden Sie eine Prüflampe, um die Plusspannung zu prüfen
Wenn Sie wissen möchten, wie man einen Stromprüfer an einem Auto sicher verwendet, befolgen Sie diese Anleitung. Es ist ein einfacher und unkomplizierter Prozess, der keine fortgeschrittenen mechanischen Kenntnisse erfordert.
– Dieser Vorgang bezieht sich auf ein 12-V-Fahrzeug, was bedeutet, dass die portablen elektronischen Geräte des Fahrzeugs über eine 12-V-Steckdose mit Strom versorgt werden.
Test der Prüflampe
Zunächst sollten Sie bestätigen, dass Ihr Werkzeug einwandfrei funktioniert, nicht wahr? Befestigen Sie es dazu an einer Massequelle, wie einer metallischen Oberfläche am Auto oder dem Minuspol der Batterie.
Setzen Sie die Spitze der Prüflampe an eine Stromquelle an, wie das Pluskabel der Batterie, eine Sicherung oder den Pluspol der Batterie. Der Tester funktioniert, wenn die Lampe aufleuchtet.
Anwendung der Prüflampe
Sie können die Prüflampe verwenden, um viele Stromkreise zu testen, wie z.B. eine Sicherung, einen Generator, einen Kraftstoffeinspritzventil und vieles mehr. Sie können eine durchgebrannte Sicherung prüfen, ohne sie aus der Sicherungsbox zu entfernen.
Die Aufgabe ist denkbar einfach. Finden Sie die Sicherungsbox, klemmen Sie den Krokodilklemmen-Anschluss der Prüflampe an einen Metallteil und tasten Sie die Sicherung mit der Prüfspitze ab. Die Lampe leuchtet auf, wenn die Sicherung noch intakt ist.
Wenn eine Komponente, wie z.B. ein Kühlerlüfter, nicht funktioniert, ist unser erster Impuls oft, die Sicherung zu wechseln. Das Problem könnte aber auch in anderen Teilen liegen.
Diese Prüflampe kann sicherstellen, ob die Sicherung überhaupt mit Strom versorgt wird. Anstatt Zeit mit dem Ersetzen einer intakten Sicherung zu verschwenden, können Sie direkt weiterprüfen und untersuchen, ob Schalter oder Steuergeräte das Problem verursachen. So beschleunigt das Werkzeug tatsächlich die Diagnose eines Stromkreises.
Die Lichtmaschine muss Strom erzeugen, um die Batterie zu laden und die Elektronik eines Autos mit Strom zu versorgen. Wie findet man heraus, ob die Lichtmaschine ihre Arbeit macht?
Eine Prüflampe macht diese Arbeit zum Kinderspiel. Wenn sie anzeigt, dass der große Anschluss der Lichtmaschine unter Spannung steht, können Sie sicher sein, dass der Generator ordnungsgemäß funktioniert.
Die Überprüfung eines Kraftstoffeinspritzventils ist eine weitere Anwendung dieses praktischen Werkzeugs.
Klemmen Sie die Zange an den Minuspol der Batterie und führen Sie dann die Prüfspitze zur Trigger-Seite des Einspritzventil-Stromkreises. Die Lampe leuchtet auf, wenn das Einspritzventil angesteuert wird.
So verwenden Sie eine Prüflampe für einen Massekreis
Sie haben gelernt, wie man die Plusspannung mit einer Prüflampe testet. Manchmal müssen Sie möglicherweise auch einen Massekreis prüfen. Wissen Sie, wie das geht?
Keine Sorge. Das ist nichts Kompliziertes.
Um die Masseverbindung zu prüfen, müssen Sie zunächst sehen, ob der Stromkreis auf der Plus-Seite mit Strom versorgt wird. Wenn ja, fahren Sie mit der Untersuchung des Massepunktes fort.
Verbinden Sie den Klemmenanschluss der Prüflampe mit der Plus-Seite und verwenden Sie die Prüfspitze, um das Massekabel dieses Stromkreises abzutasten. Eine aufleuchtende Lampe zeigt an, dass alles in Ordnung ist.
Wenn die Lampe nicht leuchtet, müssen Sie andere Teile dieses Stromkreises testen, um das Problem zu finden.
Wenn die Lampe nicht leuchtet, sollten Sie den Masseweg genau untersuchen. Masseprobleme zu beheben ist oft einfacher als Probleme auf der Plus-Seite.
Überprüfen Sie den Anschlusspunkt des Massekabels sorgfältig auf Rost, Lack oder andere Verunreinigungen. Solche Dinge können wie ein Isolator wirken und den Energiefluss blockieren. Das Reinigen dieses Anschlusspunktes wird das Problem wahrscheinlich beheben.
Hilfreiche Tipps
Mittlerweile haben Sie wahrscheinlich eine klare Vorstellung davon, wie man eine Prüflampe verwendet. Wenn das der Fall ist, werden Ihnen diese Tipps helfen, da sie die Arbeit noch einfacher machen.
- Dieses Werkzeug verfügt über zwei umkehrbare Anschlüsse. Das bedeutet, es gibt keinen festgelegten Draht für Plus- oder Massepol.
- Die meisten Prüflampen haben eine spitze Sonde. Diese Funktion ermöglicht es Ihnen, einen Stromkreis zu untersuchen, ohne Drähte abzuklemmen, da Sie einfach die Kunststoffisolierung eines Drahtes mit dieser spitzen Seite durchstechen können.
FAQ zur Verwendung einer Prüflampe an Plus- und Masseleitungen
- Ist es sicher, eine Prüflampe an stromführenden (Plus-)Leitungen zu verwenden?
Die Verwendung einer Prüflampe an stromführenden Leitungen kann sicher sein, wenn sie korrekt durchgeführt wird. Es ist jedoch entscheidend, Vorsicht walten zu lassen und die Sicherheitsvorkehrungen zu beachten.
Stellen Sie eine gute Masseverbindung sicher, tragen Sie geeignete Schutzkleidung und vermeiden Sie es, die metallischen Teile der Sonde zu berühren, wenn Sie stromführende Leitungen prüfen.
- Wie kann eine Prüflampe bei der Diagnose von Masseleitungsproblemen helfen?
Wenn Sie eine Prüflampe an Masseleitungen verwenden, hilft sie dabei festzustellen, ob eine Masseleitung korrekt angeschlossen ist oder ob eine Unterbrechung im Massekreis vorliegt. Wenn die Prüflampe nicht aufleuchtet, wenn sie mit einer Masseleitung verbunden ist, deutet dies auf ein Masseproblem hin, das behoben werden muss.
- Kann die Verwendung einer Prüflampe elektrische Komponenten oder Leitungen beschädigen?
Bei sachgemäßer Verwendung sollte eine Prüflampe keine Komponenten oder elektrischen Leitungen beschädigen.
Wenn die Prüflampe jedoch unsachgemäß verwendet wird, z.B. durch Anschluss an eine Hochspannungsquelle oder versehentliches Kurzschließen von Leitungen, kann sie potenziell Schäden verursachen. Seien Sie stets vorsichtig und befolgen Sie die richtigen Verfahren.
- Kann eine Prüflampe verwendet werden, um die Durchgängigkeit eines Drahtes zu prüfen?
Eine Prüflampe wird normalerweise nicht verwendet, um die Durchgängigkeit (ob ein Draht unterbrochen ist) zu prüfen. Stattdessen ist ein Multimeter oder ein Durchgangsprüfer besser für diesen Zweck geeignet. Diese Werkzeuge können feststellen, ob ein Draht einen kontinuierlichen Pfad hat oder ob er an einer Stelle gebrochen oder getrennt ist.
- Kann eine Prüflampe helfen, parasitäre Batterieentleerung in einem Fahrzeug zu erkennen?
Eine Prüflampe kann verwendet werden, um Probleme mit parasitärem Batterieverbrauch in einem Fahrzeug zu identifizieren.
Indem Sie den Minuspol der Batterie abklemmen und die Prüflampe in Reihe zwischen das abgeklemmte Kabel und den Batteriepol schalten, können Sie prüfen, ob ein abnormaler Stromverbrauch vorliegt.
Wenn die Prüflampe hell aufleuchtet, deutet dies auf einen übermäßigen Stromverbrauch hin, was helfen kann, die Quelle des Verbrauchers zu identifizieren.
- Gibt es Vorsichtsmaßnahmen bei der Verwendung einer Prüflampe im elektrischen System eines Autos?
Wenn Sie eine Prüflampe im elektrischen System eines Autos verwenden, ist es entscheidend, den Minuspol der Batterie vor dem Test zu trennen.
Dies verhindert versehentliche Kurzschlüsse und gewährleistet Sicherheit. Seien Sie außerdem vorsichtig, wenn Sie Drähte abtasten, um Beschädigungen empfindlicher elektrischer Komponenten oder unbeabsichtigte Kurzschlüsse zu vermeiden.
Sehen Sie sich dieses Video von JoeCanDoIt an, um zu erfahren, wie man eine Auto-Prüflampe verwendet – ein einfacher und schneller Prozess!
Abschließende Worte
Zusammenfassend ist das Wissen, wie man eine Prüflampe an Plus- und Masseleitungen verwendet, eine wertvolle Fähigkeit zur Diagnose von elektrischen Problemen in Fahrzeugen. Dieses Werkzeug ermöglicht es Ihnen, Spannungs- und Masseprobleme effektiv zu lokalisieren.
Priorisieren Sie jedoch stets die Sicherheit, verwenden Sie isolierte Werkzeuge und trennen Sie bei Bedarf die Batterie.
Mit diesen Fähigkeiten können Sie Zeit und Geld sparen, indem Sie elektrische Probleme effektiv identifizieren und beheben und so einen optimalen Betrieb des elektrischen Systems Ihres Fahrzeugs gewährleisten.
