Signification Technique
Le code Jeep P1391 sur les véhicules Jeep indique une désynchronisation entre les signaux des capteurs d’arbre à cames (CMP) et de vilebrequin (CKP). Ce défaut perturbe la gestion moteur en affectant :
- ⏱️ Le calage de l’injection
- 🔥 Le contrôle de l’allumage
- ⚙️ La synchronisation des soupapes
Gravité et Conséquences
| Niveau | Impact |
|---|---|
| Modéré | Ralenti instable, perte de puissance |
| Élevé | Risque de calage, dommages catalytiques |
Symptômes Caractéristiques
- 🚗 Démarrage difficile (surtout à froid)
- ⚡ Ratés d’allumage aléatoires
- ⛽ Surconsommation jusqu’à 20%
- 🌡️ Surchauffe anormale
- ⚠️ Allumage du voyant Check Engine + mode dégradé

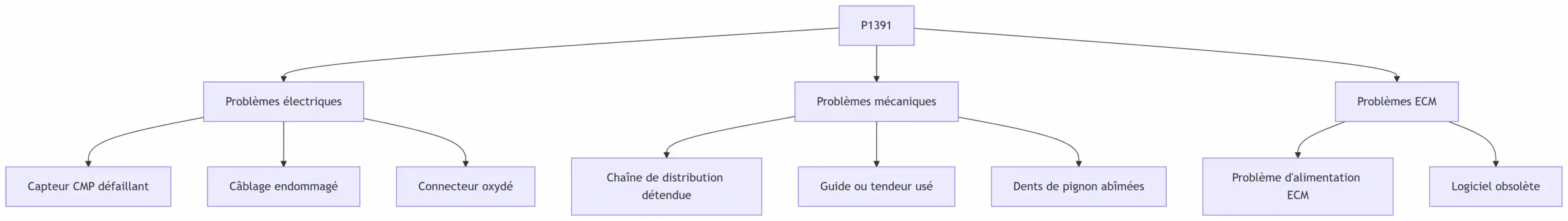

Arbre des Causes Probables
Diagram
Procédure de Diagnostic Avancée
1. Vérification Électrique (Outils : Multimètre, Oscilloscope)
- Test de résistance CMP : 200-1000Ω (réf. manuel)
- Signal CKP/CMP : Vérifier l’alternance des impulsions
- Alimentation capteurs : 5V ±0.5V
2. Contrôle Mécanique
- 🔧 Tension chaîne : Max 5mm de jeu
- ⚙️ Alignement marques distribution
- 🔍 Inspection pignons (dents cassées)
3. Diagnostic ECM
- 💻 Mise à jour logicielle
- 🔋 Test d’alimentation ECU (12V stable)
Cas Spécifiques Jeep
- Wrangler JK 3.8L : Problème récurrent de connecteur CMP exposé aux éléments
- Grand Cherokee 4.7L : Usure prématurée des tendeurs de chaîne
- Renegade 1.4T : Sensibilité aux variations de tension
Coûts Moyens de Réparation
| Intervention | Coût Parts | Main d’œuvre |
|---|---|---|
| Remplacement CMP | 80-150€ | 0.5h |
| Changement chaîne | 300-600€ | 4-6h |
| Reprogrammation ECM | 100-200€ | 1h |
Conseils Techniques
- Priorité : Toujours vérifier d’abord le câblage avant de condamner un capteur
- Astuce : Utiliser un oscilloscope pour comparer les signaux CMP/CKP
- Prévention : Remplacer la chaîne tous 150 000km sur les moteurs Pentastar
Erreurs Fréquentes
- 🔌 Négliger le connecteur du capteur (corrosion fréquente)
- ⏳ Oublier de réinitialiser l’adaptation ECM après réparation
- 🔄 Confondre avec un problème de bobine d’allumage
Note importante : Sur les Jeep récentes (après 2015), ce code peut nécessiter une mise à jour logicielle obligatoire avant toute autre intervention.
