Порядок замены подшипника колеса

Выполните замену в указанной последовательности:

Подготовительные работы

Шаг 1: Установите противооткатные упоры под передние колеса.
Шаг 2: Ослабьте болты крепления колеса.
Шаг 3: Поднимите заднюю часть автомобиля и надежно зафиксируйте ее на подставках.
Шаг 4: Снимите задние колеса.

Демонтаж тормозной системы

Шаг 5: С помощью отвертки снимите пружинную скобу суппорта тормоза.
Шаг 6.1: С помощью отвертки снимите защитные колпачки с двух направляющих штифтов.
Шаг 7.1: Отверните крепление тормозного суппорта.
Шаг 8: Снимите тормозной суппорт.

Рекомендация AutoDoc: Прикрепите суппорт к подвеске или кузову с помощью троса, не отсоединяя его от тормозного шланга, чтобы избежать разгерметизации тормозной системы.
Шаг 9: Снимите тормозные колодки.
Шаг 10.1: Отверните крепление кронштейна суппорта.
Шаг 11: Снимите кронштейн суппорта.
Шаг 12: Снимите тормозной диск.

Демонтаж ступицы и подшипника

Шаг 13.1: Отверните болты задней ступицы колеса.
Шаг 14.1: Отсоедините разъем датчика АБС от поворотного кулака.
Шаг 15: Снимите ступицу и подшипник вместе, так как они образуют герметичный узел.

Установка нового подшипника и сборка

Шаг 16.1: Отсоедините датчик АБС.
Шаг 17.1: Подсоедините датчик АБС.
Шаг 18: Установите ступицу колеса на поворотный кулак.

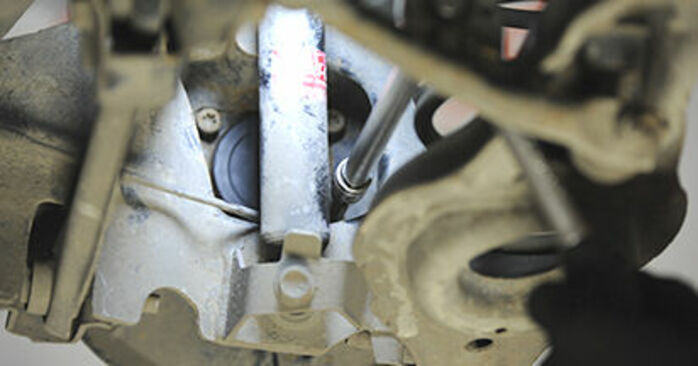

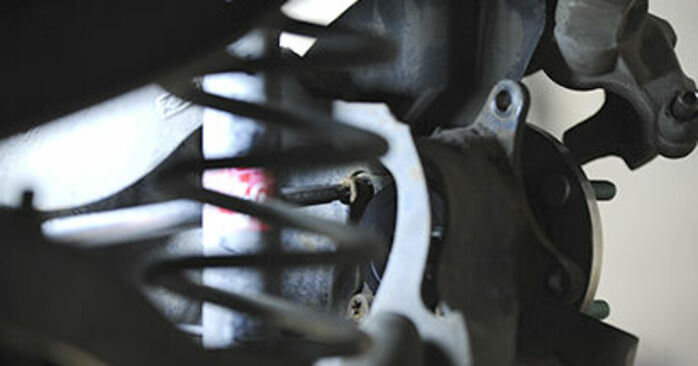

Шаг 19.1: Затяните ступицу.

Как профессионально паять провода в автомобиле

Пайка проводов в автомобиле: полное руководство

С автомобилем может возникнуть проблема, или вам захочется добавить функцию, требующую пайки. Обжимные клеммы эффективны и иногда необходимы, но со временем на них может появиться коррозия, что приведет к плохому контакту. Умение правильно паять провода — это ценный навык, так как это лучший способ сделать долговечный ремонт. Если вы никогда этого не делали, вы можете чувствовать себя неуверенно, боясь что-то испортить. Не волнуйтесь! Эта статья поможет вам решить эту проблему с помощью полезных советов и рекомендаций, которые позволят вам паять как профессионал.

Автомобильная электропроводка — Источник: Meilleur fer à souder

1. Меры безопасности

Используйте защитные очки, чтобы расплавленный припой не попал в глаза при разбрызгивании.
Будьте осторожны с паяльником — он очень горячий.
Не паяйте рядом с легковоспламеняющимися материалами.
Перед началом работ отсоедините аккумулятор. Если вы паяете внутри автомобиля, защитите все коврики и пластиковые детали от капель припоя. Лучше подложить под место работы что-то негорючее.
Работайте в хорошо проветриваемом помещении, чтобы не вдыхать пары припоя. Если это невозможно, используйте вентилятор, чтобы отвести дым от себя.
Поскольку в припое может содержаться свинец, всегда тщательно убирайте рабочее место и мойте руки, особенно перед тем, как брать пищу.

2. Выбор материалов

Выбирайте правильный тип припоя, предназначенный для электротехнических работ. Не используйте серебряный припой, так как он предназначен для труб и листового металла, а его кислотный флюс со временем повредит пластиковую изоляцию.
Вы можете выбрать между свинцовым и бессвинцовым припоем, но обычно предпочтение отдают свинцовому, так как он лучше проникает между жилами провода и имеет более низкую температуру плавления. Если вы не уверены, какой припой у вас, расплавьте его: свинцовый — блестящий, а бессвинцовый — более матовый.
Использование канифольного флюса — отличный способ предотвратить окисление, сделать пайку легче и долговечнее. Нанесите его на место соединения и дайте расплавиться перед добавлением припоя. Помните: не используйте кислотный флюс!

3. Приступаем к работе

Будьте внимательны при зачистке провода, чтобы не повредить токопроводящие жилы. Это затруднит пайку, а провод может перегреться и стать причиной пожара. Если вы случайно повредили жилы, просто отрежьте этот участок и зачистите провод заново. Не забудьте зачистить оба провода на одинаковую длину.
Термоусадка сжимается примерно вдвое при нагреве, поэтому выбирайте трубку, которая едва проходит поверх ваших проводов. Наденьте ее на провод ДО пайки и убедитесь, что она находится достаточно далеко от места соединения, чтобы тепло не усадило ее раньше времени.
Есть два способа соединения проводов. Первый: распушить жилы, немного развести их в стороны, соединить провода и скрутить их вместе. Если у вас мало места или длины провода, используйте второй метод: плотно скрутите жилы каждого провода, сложите их крест-накрест и скрутите друг вокруг друга. В любом случае, не оставляйте торчащих острых концов жил, так как они могут проколоть термоусадку и вызвать короткое замыкание.
Используйте третью руку (держатель) для работы — это обеспечит стабильность и облегчит пайку. Если зажимы слишком тугие и острые и могут повредить изоляцию, наденьте на провода в этих местах кусочки термоусадки.

Держатель для проводов (третья рука) — Источник: Amazon

После разогрева паяльника не начинайте пайку сразу, а сначала очистите жало о влажную губку, чтобы удалить окислы. Жало должно быть облуженным, а не оголенным, для лучшей теплопередачи к проводам и защиты от окисления. Для лужения разогрейте паяльник, нанесите немного припоя на жало, а затем очистите его о влажную губку, оставив тонкий блестящий слой припоя.
При пайке всегда располагайте жало паяльника ПОД проводами, а припой подавайте СВЕРХУ. Припой течет towards heat, поэтому, расплавляясь, он будет втягиваться в скрутку, покрывая каждую жилу. Добавление небольшого количества припоя между жалом и проводом — хороший способ улучшить теплопередачу.
Дайте проводам прогреться в течение нескольких секунд, а затем начинайте вводить припой в скрутку из медных жил, давая ему полностью проникнуть внутрь. Добавляйте ровно столько припоя, чтобы покрыть скрутку, избегая образования капель. Качественное паяное соединение должно иметь видимые контуры проводов без выступающих медных жил. Избегайте «холодной пайки» — когда провода недостаточно прогреты, и припой покрывает только внешнюю часть скрутки, не проникая внутрь.
Всегда очищайте жало паяльника, протирая его о влажную губку, пока оно еще горячее. Это гарантирует, что у вас будет чистое жало для каждой операции, а также продлит срок его службы и улучшит качество работы.
Не прикасайтесь к соединению, пока оно полностью не остынет. Прикосновение, пока припой еще жидкий, может сдвинуть провода и создать микротрещины или воздушные пустоты в пайке.
Рекомендуется нанести силиконовую пасту или диэлектрическую смазку на соединение перед тем, как герметизировать его. Это сделает пайку более долговечной и влагозащищенной. После нанесения надвиньте термоусадку и начинайте прогревать ее от центра к краям, чтобы выдавить излишки пасты или смазки.
Изолента — допустимый вариант, но многие используют некачественную ленту. Если вам приходится ее применять (а иногда без этого не обойтись), вам нужны конкретные марки — 3M Super 33 или Super 88. Дешевая изолента за 1$ за рулон ненадежна и никогда не должна использоваться для соединения проводов, кроме как для временного аварийного ремонта. Super 33 и Super 88 стоят около 4-5$ за рулон, они хорошо держатся, клеятся и герметизируют соединения, не отклеиваясь через несколько месяцев.

Вот и все! Теперь вы знаете, как правильно паять провода. Теперь это будет для вас намного проще, не так ли? Если у вас остались вопросы, ознакомьтесь с нашими Советами по обслуживанию — у нас есть все ответы, чтобы ваш автомобиль был в идеальном состоянии!

Что такое селективная каталитическая восстановление?

Селективное каталитическое восстановление (СКВ): Полное руководство

Селективное каталитическое восстановление (СКВ) — это передовая система активного снижения выбросов, которая сокращает выбросы оксидов азота (NOx) до почти нулевого уровня в современных дизельных транспортных средствах и оборудовании. Система СКВ состоит из нескольких компонентов, объединенных с другими частями системы контроля выбросов. Каждый производитель имеет собственные варианты исполнения, типы и последовательность расположения различных компонентов системы.

Схема системы селективного каталитического восстановления (СКВ) — _{*Схема не является代表性 для подхода всех производителей к достижению почти нулевых выбросов.}

СКВ — это система активного контроля выбросов. Горячие выхлопные газы выходят из двигателя и попадают в систему СКВ, где водный раствор мочевины (известный как Diesel Exhaust Fluid, или DEF) впрыскивается на специальный катализатор. DEF запускает химическую реакцию в выхлопной системе на специальном катализаторе, которая преобразует оксиды азота в азот, воду и небольшое количество диоксида углерода (CO2) — естественные компоненты воздуха, которым мы дышим. Выхлопные газы также проходят через сажевый фильтр в какой-то точке системы, а затем выбрасываются через выхлопную трубу транспортного средства.

Технология СКВ разработана таким образом, чтобы позволить реакциям восстановления оксидов азота (NOx) протекать в окислительной атмосфере. Она называется «селективной», потому что снижает уровень NOx, используя аммиак в качестве восстановителя в каталитической системе. Химическая реакция известна как «восстановление», где DEF является восстановителем, который реагирует с NOx, превращая загрязняющие вещества в азот, воду и небольшое количество CO2. DEF быстро разлагается, producing окислительный аммиак в потоке выхлопных газов.

Особенности использования систем СКВ

Системы СКВ являются активными. По сравнению с пассивными каталитическими нейтрализаторами бензиновых автомобилей, системы СКВ требуют периодического пополнения запаса жидкости Diesel Exhaust Fluid (DEF) для обеспечения эффективной работы системы выбросов. Необходимость заправки DEF напрямую связана с расходом топлива транспортным средством. Несвоевременное пополнение баков DEF может привести к обездвиживанию транспортного средства или машины и необходимости проведения сервисного обслуживания.

Жидкость для очистки дизельных выхлопных газов (DEF) — это нетоксичная жидкость, состоящая из 32% автомобильной мочевины и очищенной воды. DEF доступен с различными методами хранения и распределения. Варианты хранения включают контейнеры разных размеров, такие как биг-бэги, баки, бутылки или канистры. American Petroleum Institute проводит тщательные испытания DEF, чтобы убедиться, что он соответствует отраслевым стандартам качества. В Европе и США DEF иногда называют AdBlue.

По всей стране создана инфраструктура распределения DEF, что позволяет легко приобрести его оптом, в розничных магазинах, онлайн и почти на всех заправочных станциях, торгующих дизельным топливом. Бортовые баки для хранения DEF обычно имеют объем от 5 до 22 галлонов и легко идентифицируются по синему колпачку и/или маркировке «ТОЛЬКО DEF». Для фургонов и внедорожников заливная горловина DEF обычно расположена рядом с топливным люком. (СМ. ИЗОБРАЖЕНИЕ) Для тяжелых грузовиков бак DEF обычно находится рядом с баком для дизельного топлива на боковой стороне автомобиля рядом с дверью водителя. Из-за разнообразия двигателей и внедорожного оборудования расположение бака DEF и заливной горловины может варьироваться.

Расположение и заливная горловина бака DEF

Заливная горловина бака DEF предназначена только для насадки заправочного пистолета DEF, чтобы гарантировать, что в бак заливается только DEF. Дизельное топливо никогда не должно заливаться в бак DEF, и наоборот. Чтобы избежать такой ошибки при заправке, топливный пистолет для дизельного топлива не вставляется в заливное отверстие бака DEF. Кроме того, бак DEF имеет синюю крышку, чтобы отличать его от дизельного бака, который может иметь желтую или зеленую топливную крышку.

Для легковых автомобилей интервалы заправки DEF обычно совпадают с рекомендованной заменой масла, в то время как заправка DEF для тяжелых транспортных средств, машин и внедорожного оборудования варьируется в зависимости от условий эксплуатации, моточасов, пробега, нагрузки и других факторов. Как правило, расход DEF составляет около 3% от расхода топлива (пример: на 100 галлонов израсходованного топлива потребуется около 3 галлонов DEF).

DEF является неотъемлемой частью системы контроля выбросов и должен присутствовать в баке всегда для обеспечения непрерывной работы транспортного средства или оборудования. Низкий уровень DEF запускает серию нарастающих визуальных и звуковых предупреждений для водителя или оператора. Если DEF не пополняется, система предупреждений усиливается и может в конечном итоге привести к снижению мощности двигателя и ограничению скорости транспортного средства, и, в конечном счете, к блокировке системы запуска.

DEF необходимо хранить правильно, чтобы жидкость не замерзала при температуре ниже -12 °F. Большинство баков и систем распределения DEF на транспортных средствах оснащены устройствами подогрева.

AdBlue: устранение и профилактика неисправностей системы SCR

1. Понимание роли AdBlue

AdBlue — это жидкость, состоящая из деминерализованной воды и мочевины (32,5%), которая используется в современных дизельных автомобилях для снижения вредных выбросов. Впрыскиваясь в выхлопную систему, он преобразует оксиды азота в азот и водяной пар, тем самым уменьшая воздействие транспортного средства на окружающую среду.

Обычно AdBlue не вызывает проблем при правильном использовании, однако некоторые ошибки в эксплуатации, а также внешние условия могут привести к неисправностям.

2. Распространенные проблемы с AdBlue

А. Замерзание AdBlue в холодную погоду

AdBlue замерзает при температуре около -11°C, что может создавать проблемы зимой. Когда AdBlue замерзает, система SCR не может функционировать, что может привести к снижению мощности двигателя или даже невозможности запуска автомобиля.

Решение:

Встроенные системы подогрева: Большинство современных автомобилей оснащены системами подогрева для AdBlue, но крайне важно убедиться, что эта система работает исправно.
Правильное хранение: Всегда храните AdBlue в защищенном от мороза месте, когда автомобиль не используется, особенно если вы живете в холодном регионе.

B. Ошибки при заправке AdBlue

Нередки случаи, когда водители по ошибке заливают AdBlue в топливный бак, или наоборот. Такие ошибки могут причинить серьезный ущерб двигателю.

Решение:

Определяйте баки правильно: Крышки бака для AdBlue, как правило, синего цвета и расположены рядом с топливным баком. Всегда внимательно проверяйте маркировку.
Немедленное вмешательство: Если ошибка произошла, не запускайте двигатель и вызовите специалиста для очистки системы. Запуск двигателя после ошибочной заправки может повредить систему SCR и потребовать дорогостоящего ремонта.

C. Качество и загрязнение AdBlue

AdBlue низкого качества или загрязненный водой или другими веществами может повредить систему SCR.

Решение:

Используйте только сертифицированный AdBlue: Покупайте AdBlue у проверенных поставщиков, чтобы гарантировать его качество.
Избегайте загрязнения: Никогда не переливайте AdBlue из одной емкости в другую. Убедитесь, что бак чист перед заправкой.

D. Датчики уровня и электронные неисправности

Современные автомобили, оснащенные системой SCR, используют датчики для контроля уровня и качества AdBlue. Эти датчики иногда могут выдавать ложные предупреждения или выходить из строя, что приводит к появлению сообщений об ошибках или сбоям в работе системы.

Решение:

Электронная диагностика: В случае ошибки датчика электронная диагностика у дилера или механика поможет выявить и устранить проблему.
Регулярное техническое обслуживание: Регулярное обслуживание системы SCR помогает избежать отказов датчиков.

3. Советы по оптимизации использования AdBlue

А. Следите за уровнем AdBlue

Большинство автомобилей с системой SCR предупреждают водителя, когда уровень AdBlue становится низким. Рекомендуется следить за этими предупреждениями и не откладывать заправку до последнего. Езда без AdBlue может привести к снижению мощности или даже к остановке автомобиля для предотвращения превышения выбросов.

B. Регулярно обслуживайте систему SCR

Регулярное техническое обслуживание системы SCR позволяет продлить ее срок службы и избежать дорогостоящих поломок. Обслуживание включает в себя очистку форсунок, проверку датчиков и заправку бака высококачественным AdBlue.

C. Выбирайте AdBlue, подходящий для вашего автомобиля

Некоторые автомобили имеют особые требования к AdBlue. Всегда сверяйтесь с руководством по эксплуатации вашего автомобиля или консультируйтесь со специалистом, чтобы выбрать наиболее подходящий продукт.

4. Когда обращаться к профессионалу?

Хотя некоторые проблемы с AdBlue можно решить самостоятельно, в других ситуациях требуется вмешательство специалиста:

Если индикатор AdBlue не гаснет после заправки.
Если автомобиль emits чрезмерное количество дыма или с трудом заводится.
Если система SCR требует очистки или замены деталей.

Заключение

AdBlue играет crucialную роль в снижении вредных выбросов дизельных автомобилей, но может вызывать определенные трудности при неправильном использовании. Следуя этим советам, вы сможете избежать проблем, связанных с AdBlue, и продлить срок службы вашей системы SCR. В случае сомнений не стесняйтесь обращаться к профессионалу, чтобы гарантировать производительность и безопасность вашего автомобиля.

Различия общих и фирменных кодов OBD2

OBD2: Универсальные коды против кодов производителя

OBD2 (On-Board Diagnostics II) — это универсальная система бортовой диагностики, предназначенная для мониторинга производительности автомобиля и выявления проблем, связанных с двигателем, контролем выбросов и другими ключевыми системами. Коды ошибок OBD2 играют важнейшую роль в идентификации неисправностей и делятся на две основные категории: универсальные коды и коды, специфичные для производителя. Давайте подробно разберемся в их отличиях.

1. Универсальные коды OBD2 (P0xxx)

Универсальные коды стандартизированы организацией SAE (Общество инженеров автомобильной промышленности) и регулируются Агентством по охране окружающей среды (EPA) в США. Они являются общими для всех транспортных средств, соответствующих стандарту OBD2, независимо от производителя.

Ключевые характеристики:

Универсальность: Работают на всех автомобилях, выпущенных с 1996 года (в США) и на более новых автомобилях в других регионах, где действует стандарт OBD2.
Стандартный формат: Универсальные коды начинаются с «P0», за которым следуют три цифры (например, P0300 – случайные пропуски зажигания).
Охватываемые системы: Эти коды обычно относятся к проблемам с двигателем и выбросами, таким как неисправности кислородных датчиков, каталитического нейтрализатора или пропуски зажигания.
Доступность информации: Расшифровка этих кодов широко доступна в технических руководствах и в интернете.

Преимущества:

Упрощают диагностику для технических специалистов и энтузиастов.
Совместимы со всеми сканерами OBD2.
Полезны для прохождения техосмотра и базового ремонта.

2. Коды OBD2, специфичные для производителя (P1xxx)

Коды производителя определяются каждым автопроизводителем отдельно для диагностики проблем, характерных для их моделей и технологий.

Ключевые характеристики:

Индивидуальность: Эти коды начинаются с «P1», за которым следуют три цифры (например, P1234 может указывать на проблему с датчиком, уникальным для определенного производителя).
Фокус на уникальные технологии: Они охватывают специфические системы, такие как продвинутые режимы трансмиссии, настройки турбонаддува или функции гибридных силовых установок.
Ограниченная документация: Расшифровать эти коды часто бывает сложно без доступа к техническим базам данных производителя или специализированному программному обеспечению.

Преимущества:

Позволяют проводить точную диагностику систем, уникальных для производителя.
Часто требуют использования специальных инструментов и ПО, таких как Techstream для Toyota или IDS для Ford.

Недостатки:

Могут быть недоступны без специализированного оборудования.
Менее подходят для любителей или независимых автосервисов.

3. Ключевые различия в сравнении

Аспект	Универсальные коды	Коды производителя
Стандартизация	Универсальные	Индивидуальные для каждого производителя
Доступность	Легко найти	Документация часто ограничена
Совместимость	Работают со всеми сканерами	Требуют специальных инструментов
Сложность	Простые и общие	Детальные и технические
Примеры кодов	P0300, P0420	P1234, P1602

Заключение

Понимание разницы между универсальными кодами OBD2 и кодами производителя крайне важно для эффективной диагностики. Универсальные коды предлагают доступное и общее решение, в то время как коды производителя позволяют устранять сложные проблемы, характерные для определенных марок. Для оптимального ремонта часто необходимо комбинировать оба подхода, используя как стандартные диагностические сканеры, так и специализированное программное обеспечение производителя.

Полное руководство по OBD2-сканерам для начинающих

Сканер OBD2: Полное руководство по использованию

Сканеры OBD2 (On-Board Diagnostics 2) — это незаменимые инструменты для диагностики проблем современных автомобилей. Независимо от того, являетесь ли вы автовладельцем, желающим сэкономить на диагностике, или автомехаником-любителем, стремящимся углубить свои навыки, это руководство поможет вам понять, как эффективно использовать сканер OBD2.

Что такое сканер OBD2?

Сканер OBD2 — это устройство, которое подключается к компьютерной системе автомобиля для считывания диагностических кодов (DTC), генерируемых бортовым компьютером. Эти коды помогают понять технические или механические проблемы, такие как неисправности двигателя, аномалии в топливной системе или проблемы с выбросами.

История OBD

Система OBD была впервые представлена в 198-х годах для стандартизации диагностики транспортных средств. Улучшенная версия, OBD2, была принята, начиная с 1996 года, во многих странах для обеспечения универсальной совместимости.

Зачем использовать сканер OBD2?

Быстрое определение проблем: Коды напрямую указывают на потенциальные неисправности.
Экономия денег: Определив причину проблемы, вы можете снизить затраты на ремонт.
Профилактическое обслуживание: Некоторые сканеры могут отслеживать производительность автомобиля и предупреждать о проблемах до того, как они станут серьезными.
Универсальная совместимость: Работает с большинством автомобилей, выпущенных после 1996 года.

Как выбрать сканер OBD2

Существуют различные типы сканеров OBD2. Вот ключевые моменты, которые следует учитывать при выборе:

Типы сканеров

Базовые сканеры:
- Предоставляют диагностические коды неисправностей (DTC).
- Могут быть недорогими, но имеют ограниченный функционал.
Продвинутые сканеры:
- Включают подробную информацию, такую как данные в реальном времени.
- Часто обладают функциями стирания кодов.
Адаптеры Bluetooth/Wi-Fi:
- Подключаются к смартфону или планшету через специальное приложение.
- Идеальны для пользователей, предпочитающих современные и многофункциональные интерфейсы.

Критерии выбора

Совместимость: Убедитесь, что сканер совместим с вашим автомобилем.
Цена: Выбирайте устройство, соответствующее вашему бюджету и потребностям.
Простота использования: Некоторые сканеры более интуитивно понятны, чем другие.
Дополнительные функции: Анализ данных, специальные тесты (например, ABS, подушки безопасности).

Как использовать сканер OBD2?

Найдите порт OBD2: Обычно он расположен под приборной панелью со стороны водителя.
Подключите сканер: Вставьте разъем сканера в порт OBD2.
Включите зажигание: Поверните ключ в положение ON (без запуска двигателя, если в инструкции не указано иное).
Включите сканер: Некоторые модели включаются автоматически, другие требуют ручного включения.
Считайте коды:
- Выберите опцию «Считать коды» на сканере.
- Запишите отображаемые коды.
Расшифруйте коды: Обратитесь к руководству сканера или поищите значение кодов в интернете.
Сотрите коды (опционально): Если проблема устранена, используйте функцию «Стереть коды».

Советы для начинающих

Внимательно изучите руководство: Каждый сканер имеет свои особенности.
Не удаляйте коды наугад: Стирание кода без устранения проблемы может усугубить ситуацию.
Используйте дополнительные приложения: Адаптеры Bluetooth/Wi-Fi часто предлагают расширенный функционал через приложения, такие как Torque или Car Scanner.

Распространенные ошибки, которых следует избегать

Использование несовместимого сканера: Это может привести к его неработоспособности или повреждению порта OBD2.
Игнорирование данных: Коды — это подсказки, а не окончательный диагноз.
Стирание кодов перед проверкой: Всегда записывайте коды перед их сбросом.

Заключение

Сканер OBD2 — это разумное вложение для любого автовладельца. Понимая принципы его работы и следуя указанным шагам, вы сможете быстро диагностировать и решать распространенные проблемы, экономя время и деньги. С практикой этот инструмент станет важной частью вашего автомобильного арсенала.

Разница между EOBD, OBD2 и CAN-Bus: что нужно знать

EOBD, OBD2 и CAN-Bus: В чем разница?

Термины EOBD, OBD2 и CAN-Bus часто встречаются в автомобильном мире, особенно когда речь заходит о диагностике. Если вы владелец автомобиля, механик или просто энтузиаст, важно понимать различия и взаимодействие этих систем. Давайте разберемся подробнее.

1. OBD2 (Бортовая диагностика, версия 2)

OBD2 — это система бортовой диагностики, которая отслеживает состояние различных компонентов автомобиля, включая двигатель и трансмиссию. Появившись в 1990-х годах, OBD2 стал мировым стандартом для автомобилей, выпущенных после 1996 года, особенно в Северной Америке, а позже и в других регионах.

Возможности OBD2:

Чтение кодов ошибок: OBD2 позволяет техническим специалистам считывать коды неисправностей, которые указывают на конкретные проблемы, что упрощает диагностику.
Контроль выбросов: Система проверяет работу системы контроля выбросов, чтобы убедиться, что автомобиль соответствует экологическим стандартам.
Доступ к данным в реальном времени: OBD2 позволяет отслеживать различную информацию в реальном времени, такую как частота вращения двигателя, температура охлаждающей жидкости, давление топлива и многое другое.

OBD2 использует стандартизированный 16-контактный разъем для подключения диагностического оборудования, что облегчает техническое обслуживание и ремонт.

2. EOBD (Европейская бортовая диагностика)

EOBD — это версия OBD2, специально разработанная для Европы с целью соответствия строгим нормам выбросов и стандартам безопасности. Хотя обе системы (EOBD и OBD2) имеют много общего, EOBD предъявляет дополнительные требования к мониторингу выбросов.

Отличия от OBD2:

Европейские стандарты: EOBD соответствует европейским нормам для легковых автомобилей и легких грузовиков, включая специальные требования по контролю за выбросами вредных веществ.
Обязательность соответствия: Производители должны гарантировать, что автомобили, продаваемые в Европе, соответствуют нормам по выбросам, что и обуславливает необходимость системы диагностики, совместимой с EOBD.

По сути, EOBD — это европейская версия OBD2, но с дополнительными спецификациями, касающимися контроля вредных выбросов.

3. CAN-Bus (Controller Area Network)

CAN-Bus — это система связи между различными электронными модулями автомобиля. В отличие от OBD2 и EOBD, которые являются протоколами диагностики, CAN-Bus — это сеть, используемая для обмена информацией между такими компонентами автомобиля, как ЭБУ (электронный блок управления), датчики и другие устройства.

Принцип работы CAN-Bus:

Связь в реальном времени: CAN-Bus позволяет различным системам автомобиля обмениваться данными в реальном времени. Например, если датчик обнаруживает аномалию в температуре двигателя, он может отправить сигнал тревоги в блок управления двигателем (ECM) через CAN-Bus.
Сокращение количества проводов: CAN-Bus упрощает электропроводку автомобиля, так как позволяет передавать множество информации по одной паре проводов, снижая вес и сложность всей кабельной системы.

CAN-Bus — это технология, используемая в большинстве современных автомобилей, и она необходима для слаженной работы всех бортовых систем.

Ключевые различия между EOBD, OBD2 и CAN-Bus

Критерий	OBD2	EOBD	CAN-Bus
Основная цель	Диагностика систем двигателя и выбросов	Диагностика выбросов и соответствие европейским нормам	Связь между различными электронными модулями автомобиля
Регион применения	По всему миру (за некоторыми исключениями)	В основном в Европе	Используется по всему миру в современных автомобилях
Разъем	Стандартизированный 16-контактный разъем	Стандартизированный 16-контактный разъем	Не имеет специального разъема, используется во внутренней проводке автомобиля
Доступные данные	Коды ошибок, данные в реальном времени (двигатель, выбросы)	Данные, аналогичные OBD2, с акцентом на выбросы	Внутренние данные между модулями (температура двигателя, данные о торможении и т.д.)

Заключение

Подводя итог, можно сказать, что OBD2 и EOBD — это в первую очередь диагностические системы, используемые для мониторинга и анализа работы автомобиля, особенно в части выбросов, причем EOBD имеет специфические требования для Европы. CAN-Bus, в свою очередь, — это сеть связи между различными электронными компонентами автомобиля, обеспечивающая обмен информацией в реальном времени. Все эти системы играют важнейшую роль в поддержании производительности, безопасности и экологической совместимости современных автомобилей.

Владельцам автомобилей важно понимать, что, хотя эти системы имеют разные цели, они работают вместе, чтобы гарантировать корректную работу автомобиля и его соответствие нормам безопасности и экологии.

Типичные ошибки диагностики OBD2: как избежать

OBD2-сканеры: 10 ошибок, которых стоит избегать для эффективной диагностики

OBD2-сканеры стали незаменимыми инструментами для диагностики механических и электронных проблем современных автомобилей. Они позволяют сэкономить время и деньги, быстро выявляя неисправности с помощью специальных кодов. Однако неправильное использование может привести к дорогостоящим или неэффективным ошибкам. Вот самые распространенные ошибки, которых следует избегать, и способы их обхода, чтобы максимально эффективно использовать ваш OBD2-сканер.

1. Не проверять совместимость сканера

Проблема: Не все сканеры работают со всеми автомобилями. Некоторые инструменты OBD2 предназначены для конкретных марок или новых моделей, в то время как другие поддерживают только базовые функции.

Решение: Перед покупкой сканера убедитесь, что он совместим с вашим автомобилем. Изучите технические характеристики и поищите отзывы в интернете, чтобы избежать неприятных сюрпризов.

2. Игнорировать обновления программного обеспечения

Проблема: Коды OBD развиваются вместе с новыми автомобильными технологиями. Сканер с устаревшим программным обеспечением может пропустить критические диагнозы или показывать неверные ошибки.

Решение: Регулярно обновляйте программное обеспечение вашего сканера. Большинство производителей предлагают бесплатные или платные обновления через свои официальные сайты.

3. Неправильно интерпретировать код OBD

Проблема: Многие думают, что код OBD прямо указывает, какую деталь нужно заменить. Например, код, связанный с датчиком кислорода, не обязательно означает, что датчик неисправен – он может быть вызван другими проблемами, такими как забитый катализатор.

Решение: Используйте код как отправную точку. Обратитесь к руководствам или онлайн-ресурсам, чтобы правильно интерпретировать коды и их потенциальные причины.

4. Стирать коды без решения проблемы

Проблема: Стирание кодов ошибок до устранения неисправности может скрыть проблему и отсрочить необходимый ремонт. Это также может осложнить будущую диагностику.

Решение: Никогда не удаляйте код ошибки, не выявив и не устранив основную причину. Код может появиться снова, если проблема сохраняется.

5. Использовать дешевый или поддельный сканер

Проблема: Дешевые или поддельные сканеры могут предоставлять неточную или неполную информацию, что может привести к ненужному ремонту.

Решение: Инвестируйте в качественный диагностический инструмент. Надежные сканеры предлагают большую точность, расширенные функции (такие как данные в реальном времени) и лучшую долговечность.

6. Забывать читать данные в реальном времени

Проблема: Фокусировка только на кодах ошибок без изучения данных в реальном времени может дать неполную картину ситуации.

Решение: Используйте функции live-данных вашего сканера для мониторинга производительности автомобиля. Это позволяет выявить потенциальные проблемы до того, как они вызовут код ошибки.

7. Пренебрегать регулярным обслуживанием датчиков

Проблема: Датчики, такие как датчик массового расхода воздуха (ДМРВ) или датчики кислорода, могут загрязняться или стареть, что влияет на результаты диагностики.

Решение: Регулярно очищайте датчики или заменяйте их при необходимости, чтобы обеспечить точную диагностику.

8. Не читать руководство пользователя

Проблема: Многие пользователи пренебрегают руководством к своему сканеру, что может привести к неправильному использованию инструмента или неполному использованию его расширенных функций.

Решение: Найдите время, чтобы прочитать руководство и понять все возможности, предлагаемые вашим сканером. Это могут быть такие инструменты, как отслеживание циклов выбросов, тесты датчиков и т.д.

9. Думать, что сканер обнаруживает всё

Проблема: OBD2-сканер – это мощный инструмент, но он не может диагностировать всё. Например, он не обнаружит механические проблемы, такие как утечка масла или неисправность тормозной системы.

Решение: Используйте сканер как дополнение к полному визуальному и механическому осмотру вашего автомобиля.

10. Игнорировать историю кодов

Проблема: Слишком быстрое стирание кодов может привести к потере полезной информации о прошлых неисправностях, что осложняет диагностику.

Решение: Всегда записывайте коды перед их стиранием. Это может помочь вам установить историю повторяющихся проблем.

Советы для успешной диагностики OBD2

Работайте в безопасной обстановке: Избегайте сканирования автомобиля в нестабильных условиях или при ненужно работающем двигателе.
Ведите записи диагностик: Делайте скриншоты или записывайте результаты для будущего reference.
Используйте надежные ресурсы: Ищите конкретные решения в руководствах, на форумах или в онлайн-гидах.

Почему стоит инвестировать в хороший диагностический инструмент?

Качественный OBD2-сканер может изменить способ обслуживания вашего автомобиля. Он помогает:

Быстро выявлять проблемы.
Сокращать расходы, избегая ненужного ремонта.
Мониторить производительность в реальном времени.

Откройте для себя нашу подборку OBD2-сканеров на eobdcode.com для надежной и точной диагностики.

Заключение

Диагностика OBD2 – это мощный инструмент, но для избежания дорогостоящих ошибок требуется правильное использование. Следуя этим советам, вы максимизируете эффективность вашего сканера и продлите срок службы вашего автомобиля.

Готовы диагностировать свою машину как профессионал? Исследуйте наши инструменты OBD2 на eobdcode.com уже сегодня!

Сканер OBD2: практическое руководство по диагностике

OBD2-сканер: Как использовать его на полную мощность и избежать ошибок

OBD2-сканер — это незаменимый инструмент для диагностики проблем вашего автомобиля, но многие используют лишь малую часть его возможностей. Знаете ли вы, что помимо простого считывания кодов ошибок, он может показывать данные в реальном времени о работе двигателя, выбросах и даже предсказывать серьезные поломки? Узнайте, как полностью раскрыть потенциал этого устройства и избежать распространенных ошибок.

1. Основы OBD2-сканера: Что нужно знать

Что такое OBD2-сканер?

Напоминание о системе OBD2 (универсальный стандарт с 1996 года).
Типы сканеров: базовые (считывание/стирание кодов) и продвинутые (поток данных, live-данные, активные тесты).

Подготовка перед использованием

Найдите порт OBD2 (обычно под рулевой колонкой или возле бардачка).
Проверьте зажигание: двигатель должен быть заглушен или заведен (в зависимости от операции).

2. Советы по использованию OBD2-сканера как профессионал

Совет 1: Не полагайтесь только на коды ошибок

Анализируйте данные в реальном времени (например, обороты двигателя, температура охлаждающей жидкости, напряжение датчиков кислорода).
Пример: код P0171 (обедненная смесь) + аномальные показания датчика массового расхода воздуха = неисправный ДМРВ.

Совет 2: Используйте Режим 6 для диагностики плавающих неисправностей

Режим 6 предоставляет доступ к специфическим тестам производителя (например, тесты цепей, параметры эффективности).
Как интерпретировать значения «TEST-ID» и «Результаты» для выявления скрытых проблем.

Совет 3: Сохраняйте данные перед стиранием кодов

Почему всегда нужно записывать коды ошибок и данные стоп-кадра (freeze frame) перед их удалением.

Совет 4: Сравнивайте данные до и после катализатора

Анализируйте показания кислородных датчиков до и после каталитического нейтрализатора, чтобы диагностировать его неисправность (например, код P0420).

3. 5 частых ошибок, которых следует избегать

Ошибка 1: Стирание кодов без предварительной диагностики

Удаление кода без понимания его причины = высокий риск быстрого повторного появления.

Ошибка 2: Игнорирование «ожидающих» кодов (Pending Codes)

Эти коды не зажигают лампу Check Engine, но сигнализируют о зарождающихся проблемах.

Ошибка 3: Использование сканера, несовместимого с вашим автомобилем

Проверяйте поддерживаемые протоколы (например, CAN, KWP2000) в зависимости от марки и года выпуска автомобиля.

Ошибка 4: Пренебрежение обновлениями сканера

Обновления программного обеспечения добавляют новые функции и исправляют ошибки.

Ошибка 5: Путаница между общим и специфическим кодом

Пример: код P0300 (общие пропуски зажигания) против кода P0304 (пропуски зажигания в 4-м цилиндре).

4. Рекомендуемые инструменты для углубленной диагностики

Сканеры для начинающих: Foseal Foseal-Scan Pro (бюджетный вариант) – базовое считывание и стирание.
Профессиональные сканеры: Autel MaxiCOM MK808 (расширенный анализ, программирование).
Бесплатное ПО: Torque Pro (с Bluetooth-адаптером) для смартфонов.

5. Часто задаваемые вопросы о OBD2-сканерах

В: Может ли OBD2-сканер повредить мой автомобиль?
О: Нет, если использовать его правильно. Избегайте отключения сканера во время обновления прошивки.

В: Почему мой сканер не подключается к автомобилю?
О: Проверьте порт OBD2 (возможно, перегорел предохранитель), совместимость протоколов и целостность кабеля.

В: Стоит ли покупать дорогой сканер для occasional использования?
О: Нет, для большинства базовых диагностических задач достаточно модели начального уровня.

Заключение

OBD2-сканер — это не просто считыватель кодов ошибок, а окно в состояние здоровья вашего автомобиля. Избегая распространенных ошибок и используя его расширенные функции, вы сэкономите время и деньги. Поделитесь своим опытом в комментариях или задавайте вопросы, чтобы узнать больше!

Как расшифровать коды OBD электромобилей?

Система бортовой диагностики (OBD) для электромобилей: полное руководство

Система бортовой диагностики (OBD, от англ. On-Board Diagnostics) — это важнейший инструмент для контроля исправной работы автомобиля. Изначально созданная для автомобилей с двигателем внутреннего сгорания (ДВС), она позволяла выявлять неисправности, связанные с вредными выбросами. Однако с ростом популярности электромобилей (ЭМ) система OBD эволюционировала, чтобы адаптироваться к специфическим компонентам, таким как аккумуляторы, электродвигатели и системы зарядки.

OBD для электромобилей: ключевые отличия

В отличие от автомобилей с ДВС, электромобили не производят выбросов, которые нужно контролировать, поэтому их система OBD фокусируется на:

Высоковольтная батарея (состояние здоровья, температура, изоляция).
Электродвигатель и инвертор (перегрев, неисправности).
Система зарядки (подключение, совместимость).
Система терморегуляции (охлаждение критически важных компонентов).

Хотя стандартный порт OBD-II часто присутствует, генерируемые коды специфичны для электрических технологий. Такие стандарты, как ISO 14229 (UDS), дополняют OBD-II для проведения более глубокой диагностики.

Структура OBD-кодов для электромобилей

Стандартный OBD-код состоит из буквы и четырех цифр:

Буква: указывает на затронутую систему (напр., P — силовая установка, B — кузов, U — сетевые коммуникации).
Первая цифра: 0 (универсальный код) или 1 (код производителя).
Следующие цифры: идентифицируют конкретную неисправность (напр., P0AC7 = Ухудшение состояния батареи).

Примеры распространенных кодов в электромобилях

P0A7F: Проблема с температурой электродвигателя.
P1E00: Неисправность изоляции высоковольтной батареи.
BMS-C132 (производитель): Дисбаланс ячеек батареи.
U0401: Неверные данные от контроллера батареи.

Инструменты для чтения и интерпретации кодов

Универсальные сканеры OBD-II: Полезны для стандартных кодов, но ограничены при работе с кодами производителей.
Специализированные инструменты (напр., Launch X431, Autel MaxiSYS): Расшифровывают проприетарные коды и предлагают детальный анализ.
Приложения/ПО производителей (напр., Tesla Toolbox): Необходимы для продвинутой диагностики.

Шаги для интерпретации кода

Подключите диагностический прибор к порту OBD-II (часто расположен под рулевой колонкой).
Считайте код (напр., P0AC7).
Обратитесь к базе данных или руководству производителя, чтобы расшифровать его значение.
Проанализируйте контекст: Проверьте, является ли неисправность временной (напр., вышел из строя датчик) или критической (напр., перегрев батареи).

Почему OBD остается критически важной для электромобилей?

Превентивное обслуживание: Предвосхитить износ батареи или компонентов.
Безопасность: Обнаружить риск возгорания или электрического сбоя.
Производительность: Оптимизировать запас хода и энергоэффективность.

Ограничения и лучшие практики

Коды производителей часто требуют вмешательства профессионала.
Не игнорируйте повторяющиеся коды, даже если автомобиль, кажется, работает нормально.
Используйте надежные источники (напр., технические руководства, специализированные форумы), чтобы избежать ошибочных трактовок.

Заключение

Интерпретация OBD-кодов электромобиля требует понимания его технических особенностей. Хотя универсальные инструменты предлагают первый подход, для сложных неисправностей требуются экспертиза и соответствующее оборудование. В случае сомнений обращение к автомеханику, обученному работе с электромобилями, гарантирует точную и безопасную диагностику.
