Les systèmes avancés d’assistance à la conduite (ADAS) reposent sur des capteurs précis, tels que des caméras, des radars, et des lidars, pour fonctionner correctement. Après un remplacement ou une réparation, ces capteurs doivent être calibrés afin d’assurer la sécurité et le bon fonctionnement des systèmes ADAS comme le freinage d’urgence automatique (AEB), l’assistance au maintien de voie (LKA), ou le régulateur de vitesse adaptatif (ACC).
Voici un guide étape par étape pour calibrer les capteurs ADAS.
Quand faut-il calibrer les capteurs ADAS ?
- Remplacement du pare-brise : Si une caméra intégrée au pare-brise a été retirée ou remplacée.
- Démontage ou remplacement d’un capteur : Caméras, radars ou lidars déplacés ou remplacés.
- Changement des suspensions ou géométrie des roues : Tout ajustement affectant l’alignement du véhicule.
- Collision ou choc : Même un léger impact peut désaligner les capteurs.
- Mises à jour logicielles : Certains systèmes nécessitent une recalibration après des mises à jour.
Types de calibrations ADAS
- Calibration statique : Réalisée en atelier avec un équipement spécialisé.
- Nécessite un espace contrôlé et des cibles spécifiques (panneaux de calibration).
- Calibration dynamique : Réalisée sur la route, le véhicule étant en mouvement.
- Les capteurs se recalibrent automatiquement grâce aux données collectées pendant la conduite.
- Calibration hybride : Combinaison des deux méthodes, selon le système du véhicule.
Étapes pour calibrer les capteurs ADAS
1. Préparation du véhicule et de l’environnement
- Nettoyez les capteurs : Assurez-vous que les caméras, radars, ou lidars ne sont pas obstrués par de la saleté ou des débris.
- Vérifiez la pression des pneus : Une mauvaise pression peut fausser l’alignement du véhicule.
- Stabilisez le véhicule : Placez-le sur une surface plane et horizontale.
2. Utilisez un équipement de calibration
- Cibles de calibration : Disposez les panneaux ou cibles nécessaires selon les spécifications du fabricant.
- Outils spécialisés : Utilisez un scanner OBD-II compatible avec les systèmes ADAS pour accéder au module de calibration.
3. Suivez les étapes spécifiques du fabricant
- Chaque véhicule a des exigences particulières pour la calibration.
- Consultez le manuel d’entretien ou la documentation technique du fabricant pour les distances, angles et paramètres requis.

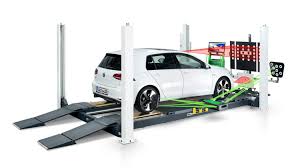

4. Calibration statique en atelier
- Installez les cibles selon les spécifications.
- Connectez l’outil de diagnostic au véhicule.
- Laissez le logiciel guider les ajustements nécessaires (alignement, réglages de l’angle de la caméra, etc.).
5. Calibration dynamique sur route
- Lancez le processus via l’outil de diagnostic.
- Suivez les instructions pour conduire le véhicule à une vitesse constante sur une route droite.
- Le système ajuste automatiquement les capteurs en fonction des données collectées.
6. Validez la calibration
- Testez le système ADAS pour vérifier son bon fonctionnement (exemple : détection des objets, maintien de voie).
- Consultez l’outil de diagnostic pour vous assurer qu’il n’y a pas de codes d’erreur restants.
Erreurs courantes à éviter
- Ne pas suivre les spécifications du fabricant : Cela peut entraîner un mauvais alignement.
- Utiliser un équipement non homologué : Les outils universels ne conviennent pas toujours.
- Oublier les mises à jour logicielles : Les systèmes ADAS nécessitent souvent des mises à jour pour être compatibles avec les nouveaux capteurs.
Coût et durée de calibration
- Le coût varie selon le type de capteur et la méthode utilisée (statique ou dynamique).
- Une calibration peut prendre de 30 minutes à plusieurs heures selon la complexité du système.
Conclusion
La calibration des capteurs ADAS est une étape essentielle pour garantir la précision et la sécurité des systèmes d’assistance à la conduite. Que ce soit après un remplacement, une réparation, ou une collision, il est crucial de suivre les recommandations du fabricant et d’utiliser les outils appropriés. En cas de doute, il est préférable de confier la tâche à un professionnel équipé pour gérer ces systèmes sophistiqués.
