Les véhicules électriques (VE) et hybrides ne se contentent pas de remplacer le moteur thermique par une batterie : ils introduisent des systèmes uniques, surveillés par des codes OBD spécifiques. Ces codes, souvent méconnus, peuvent signaler des problèmes critiques comme des défauts de batterie haute tension, des erreurs de recharge, ou des pannes du système de récupération d’énergie. Décryptons ensemble ces codes et leurs implications.
1. Pourquoi les Codes OBD des Véhicules Électriques/Hybrides Sont Différents ?
Des Systèmes Inédits
- Batterie haute tension : Gestion thermique, isolation électrique, cycles de charge.

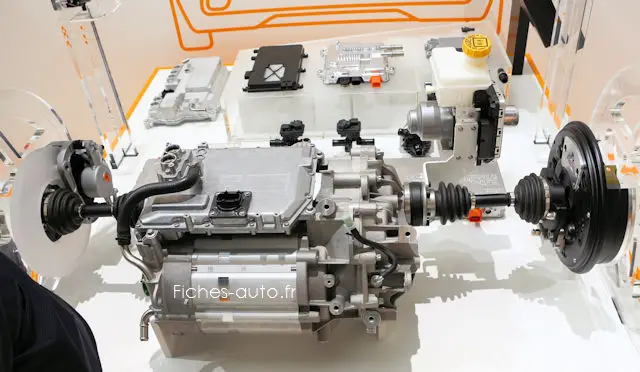

- Moteur/générateur électrique : Contrôle du couple, récupération d’énergie.
- Systèmes auxiliaires : Climatisation électrique, chauffage de la batterie.
Exemples de Codes Exclusifs
| Code OBD | Description |
|---|---|
| P0AA6 | Problème d’isolation de la batterie haute tension |
| P1E00 | Défaillance générale du système hybride/électrique |
| U0293 | Communication perdue avec le module batterie |
2. Décryptage des Codes OBD les Plus Courants
Code P0AA6 : Isolation de la Batterie Défectueuse
- Causes : Humidité dans le pack batterie, câbles endommagés, vieillissement des composants.
- Symptômes : Voyant moteur allumé, charge impossible, message d’erreur « Vérifiez le système électrique ».
- Diagnostic : Mesure de la résistance d’isolation avec un multimètre haute tension.
Code P1E00 : Défaillance du Système Hybride/Électrique
- Causes : Défaillance du contrôleur hybride (HCU), problème de communication CAN.
- Actions : Vérifier les connexions du module HCU, analyser les données de communication avec un scanner avancé.
Code U0293 : Communication Perdue avec le Module Batterie
- Causes : Fils du bus CAN endommagés, module batterie défectueux, fusible grillé.
- Solution : Inspecter le câblage et remplacer le module si nécessaire.
3. Outils Indispensables pour Diagnostiquer ces Codes
Scanners Compatibles
- Pour mécaniciens amateurs : ThinkCar ThinkDiag (accès aux données batterie et systèmes haute tension).
- Pour professionnels : Autel MaxiSYS EV (tests complets, reprogrammation).
Équipement de Sécurité
- Gants isolants (classe 1000V).
- Multimètre CAT III ou IV pour mesurer les tensions élevées.
4. Études de Cas : Exemples Concrets de Réparation
Cas 1 : Code P0AFA (Déséquilibre des Cellules de la Batterie)
- Problème : Perte d’autonomie sur une Nissan Leaf.
- Diagnostic : Scanner OBD2 + logiciel LeafSpy révèle une cellule à 2,8V (vs 3,6V pour les autres).
- Solution : Remplacement de la cellule défectueuse.
Cas 2 : Code P0BB1 (Circuit de Charge Défectueux)
- Problème : Impossible de recharger une Tesla Model 3.
- Diagnostic : Tension nulle au niveau du port de charge (fusible de charge grillé).
5. Erreurs à Éviter Absolument
- Négliger la sécurité électrique : Ne pas débrancher la batterie haute tension avant toute intervention.
- Utiliser un scanner non adapté : Les scanners basiques ne lisent pas les codes spécifiques aux VE.
- Ignorer les codes intermittents : Un code « en attente » peut signaler une défaillance imminente.
6. FAQ : Questions Fréquentes
Q : Un code OBD peut-il désactiver complètement un véhicule électrique ?
R : Oui. Par exemple, un code P0A0A (Défaut grave de la batterie) peut bloquer la mise en marche pour éviter les risques.
Q : Comment effacer un code sur un véhicule hybride ?
R : Utilisez un scanner compatible, mais identifiez d’abord la cause pour éviter la récidive.
Q : Les codes OBD des hybrides sont-ils similaires à ceux des véhicules thermiques ?
R : Certains codes génériques (ex. P0300) coexistent, mais les hybrides ont des codes supplémentaires (ex. P0A80 pour la batterie).
Conclusion
Les véhicules électriques et hybrides représentent l’avenir de l’automobile, mais leur complexité nécessite une approche adaptée. Comprendre leurs codes OBD spécifiques est essentiel pour anticiper les pannes coûteuses et garantir la sécurité. Pour approfondir vos connaissances, consultez nos guides sur le diagnostic des batteries haute tension ou les outils dédiés aux VE.
